Über Heinrich Ziegler GmbH
Wer wir sind
Die Heinrich Ziegler GmbH ist ein mittelständisches Familienunternehmen mit einer über 93 jährigen Erfahrung in der Blechbearbeitung. Wir fertigen Zeichnungsteile nach Kundenwunsch! Vom Einzelteil zur Baugruppe bis hin zum montierten Komplettsystem. Raffinierte Verbindungstechniken sowie hohe Abschrimung zur Erlangung der EMV, sind unsere Spezialität. Wir setzen Ideen um, konstruieren, fertigen Einzelteile und Baugruppen und montierten Komplettsysteme. Oberflächenbehandlungen, Lackierung, Pulverbeschichtung, Siebdruck, Digitaldruck, Lasergravur inklusive. Neben der Konstruktion erstellen wir Fertigungsunterlagen, Einzelteilzeichnungen, Baugruppenzeichnungen inkl. 3D-Objekt als PDF, Explosionszeichnungen, Stücklisten und führen die Dokumentenpflege durch. Wir leisten mehr als die flexible Blechbearbeitung! Wir produzieren auf unseren drei CNC-Stanz-Laser-Kombimaschinen aus Blechtafelgrößen im Klein- und Mittelformat. Feinblech ab einer Blechstärke von 0,5 mm bis 5 mm. Unsere Stärken: Gehäuse und Abschirmungen mit denen höchste Ansprüche bezüglich EMV erreicht werden. Baugruppen in Sonderausführungen zum Einbau in Schaltschränke. 19 Zoll BGT mit integriertem DVD-Laufwerk. Auf den kombinierten CNC-Stanz-Lasermaschinen von TRUMPF, können wir zusätzlich prägen, umformen, signieren, rollen und gewindeformen. Wir biegen auf Abkantmaschinen von TRUMPF bis zu einer Teilelänge von 2500mm mit Presskräften von 36, 50 und 85 Tonnen. Weitere Technologien: > CNC-Frästechnik (3 und 5-Achsen) > Einpresstechnik (PEM und Haeger), Gewindebolzen, Buchsen und Muttern (M2 bis M8). > Punktschweißen und Buckelschweißen (NIMAK). > Schutzgasschweißen, WIG (ewm) und MIG/MAG (ESS), Stahl, Edelstahl und Aluminium. > Lasergravur (600x300mm), Typenschilder mit fortlaufender Seriennummer > Digitaldruck (600x300x130mm) > Siebdruck > Tampondruck Oberflächenbehandlungen für Artikel aus unserer Produktion: > galvanische Oberflächenbehandlungen > chemische Oberflächenbehandlungen > Pulverbeschichtung > Nasslackierung > KTL Beschichtung > Oberflächenbedampfung in verschiedenen Farben > Sand- und Glasperlenstrahlen Als Systemlieferant stellen wir Einzelteile her, montieren diese zu Baugruppen bis hin zum technischen Komplettsystem. Wir konfektionieren mechanische Baugruppen je nach Anforderung auch mit Kabeln und elektrischen Komponenten. Der Montageumfang und deren Tiefe wird in der Regel durch unsere Kunden vorgegeben. Die Pflege der Stücklisten und Fertigungszeichnungen, sowie die Verpackung gehört zu unseren Leistungen. Unsere Kunden: SIEMENS Healthineers AG, SIEMENS Healthcare GmbH. SIEMENS Energy Global SIEMENS Mobility GmbH Siemens AG Duagon Germany GmbH, Atotech Deutschland, Stryker Leibinger GmbH, HEITEC AG, OMICRON u.v.m. Mehr erfahren sie auf unserer Internetseite: https://www.technischesysteme.com
...
...
1 / 13
2 / 13
3 / 13
4 / 13
5 / 13
6 / 13
7 / 13
8 / 13
9 / 13
10 / 13
11 / 13
12 / 13
13 / 13
Forchheim, Deutschland
Mitglied seit 2004
Premium Mitglied seit 2024
Mitarbeiter20 - 50
Zertifikate1
Umsatz1 - 5 Mio.
Gründungsjahr1933
Kompetenzen
Technologien
Schweißen allgemein
| Technologien | Stückzahl | Länge | Breite | Höhe | Gewicht | Material- stärke |
|---|---|---|---|---|---|---|
Schutzgasschweißen (MIG/MAG) | 1–10.000 | 5–500 mm | 5–500 mm | 5–500 mm | 0–25 kg | — |
Schutzgasschweißen (WIG) | 1–1.000 | 5–500 mm | 5–500 mm | 5–500 mm | 0–15 kg | — |
Punktschweißen | 1–50.000 | — | — | — | — | 0,3–15 mm |
Bolzenschweißen | 3–6 | — | — | — | — | — |
Buckelschweißen | 1–50.000 | — | — | — | — | 0,3–15 mm |
Montage
| Technologien | Gewicht |
|---|---|
Mechanische Baugruppenmontage | 0–50 kg |
Elektromechanische Baugruppenmontage | 0–30 kg |
Industriemontage / Vorortmontage | 0–50 kg |
Flexible Blechbearbeitung
| Technologien | Stückzahl | Länge | Breite | Material- stärke |
|---|---|---|---|---|
Laserschneiden 2D (Laserstrahlschneiden) | ab 10 | 0–1.500 mm | 0–1.500 mm | 0–3 mm |
Biegen / Abkanten | ab 1 | 0–3.000 mm | — | 0–3 mm |
Stanzen / Nibbeln | 1–1 Mio. | 1–2.500 mm | 1–1.250 mm | 0,5–4 mm |
Kombibearbeitung Laserschneiden / Stanzen | 1–1 Mio. | 1–2.500 mm | 1–1.250 mm | 0,5–4 mm |
Blechrichten | 1–10.000 | — | 10–250 mm | 0,5–3 mm |
Baugruppenherstellung
Oberflächenbehandlung
| Technologien | Stückzahl | Länge | Breite | Höhe | Durch- messer | Gewicht | Material- stärke |
|---|---|---|---|---|---|---|---|
Beizen | 1–1.000 | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | — | 0–50 kg | — |
Chromatieren | 1–10.000 | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | — | 0–50 kg | — |
Galvanisieren | 1–10.000 | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | — | 0–50 kg | — |
Pulverbeschichten | 1–1.000 | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | — | 0–50 kg | — |
Vernickeln | 1–10.000 | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | — | 0–50 kg | — |
Verzinken | 1–10.000 | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | 0–1 mm | 0–50 kg | 0,5–6 mm |
Fräsen
| Technologien | Stückzahl | Länge | Breite | Höhe | Durch- messer |
|---|---|---|---|---|---|
Fräsen | 1–5.000 | 0–780 mm | 0–550 mm | 0–500 mm | — |
5-Achs-Fräsen | 1–1.000 | 0–500 mm | 0–250 mm | 100–500 mm | — |
Fräsen mit Drehbearbeitung | 1–5.000 | 0–300 mm | 0–420 mm | 0–420 mm | 0–420 mm |
Beschriftung/Markierung
| Technologien | Stückzahl | Länge | Breite | Höhe | Durch- messer |
|---|---|---|---|---|---|
Lasermarkieren / Laserbeschriften | 1–1.000 | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | 1–500 mm |
Siebdruck | 1–10.000 | 10–500 mm | 10–500 mm | 10–100 mm | — |
Signieren | 150–2.000 | 5–2.000 mm | 5–1.000 mm | 0,1–0,5 mm | 10–1.000 mm |
Tampondruck | 1–10.000 | 1–1.000 mm | 1–1.000 mm | — | — |
Werkstoffe
Leichtmetalle
Aluminium und Aluminiumlegierung
Schwermetalle
Kupfer-Zink-Legierung (Messing)Kupfer und KupferlegierungZink und Zinklegierung
Kunststoffe
ThermoplasteDuroplaste
Stahl
Edelstahl (rostfrei V2A)Edelstahl (rostfrei/säurebeständig V4A)AutomatenstahlFederstahl
Branchen
TelekommunikationstechnikMaschinenbau allgemeinSondermaschinenbauMedizintechnikAntriebs- und GetriebetechnikInformationstechnik (Hardware)VerpackungsindustriePapier- und DruckereimaschinenbauApparatebauAnlagenbauEnergieindustrieBürotechnik und ZubehörMess- und Regeltechnik, LaborgeräteFeinmechanik, Mechatronik und OptikBeleuchtungsmittelindustrieLuft- und RaumfahrtindustrieReinraumtechnikAutomatisierungs- und SteuerungstechnikElektroindustrieWerkzeugmaschinenbauEisenbahnindustrie und Schienenfahrzeugbau
Zertifikate
ISO 9001:2015
Teile & Maschinen
Teile (13)
1 / 13

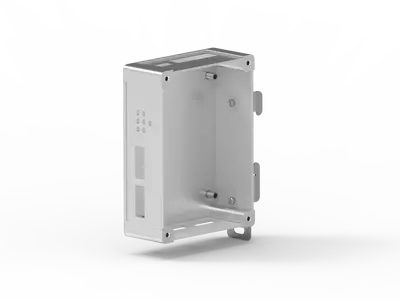

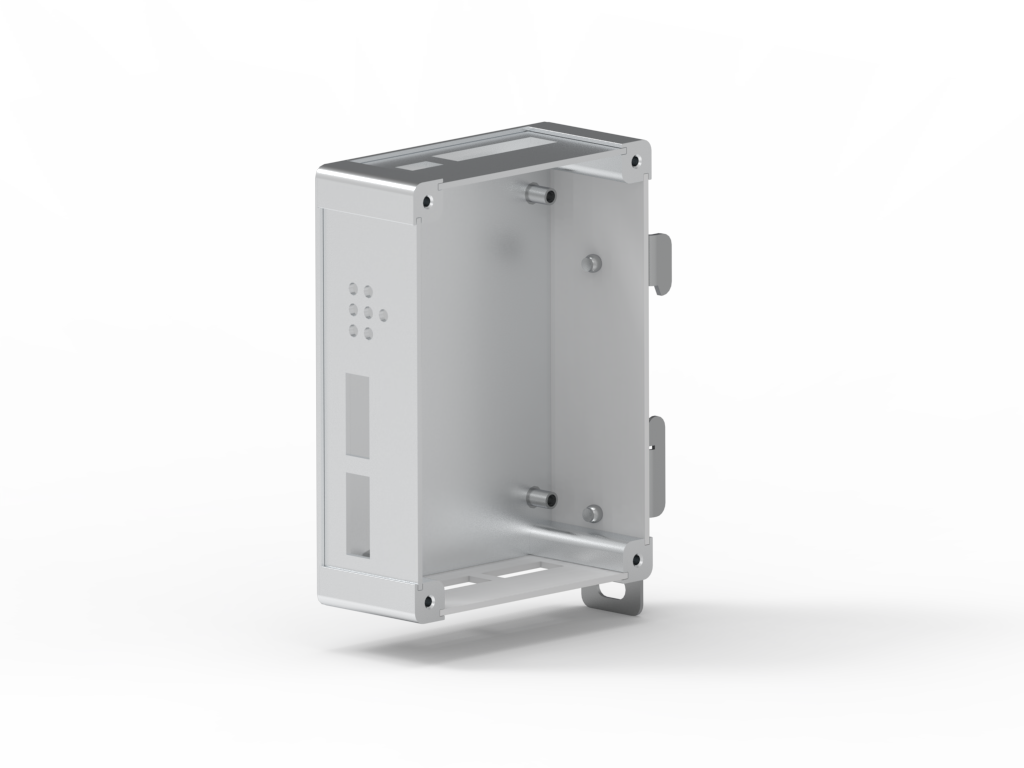

HZ-Modulgehäuse
TechnologieKombibearbeitung Laserschneiden / Stanzen
WerkstoffAluminium und Aluminiumlegierung
Stückzahl0
KomplexitätLow
BranchenAutomatisierungs- und Steuerungstechnik
BeschreibungModulgehäuse, Stecksystem für allseitig beliebig austauschbare Blechteile. Auch zur Hutschienenmontage geeignet. Dieses Gehäuse findet Anwendung, zur Unterbringung von Leiterplatten bei denen Anschlüsse über die Abmessung der Leiterplatte hinausragen.
Die Modulgehäuse werden vorwiegend aus Aluminium EN AW-5754 H111 (3.3535) gefertigt.
Eine leitfähige Passivierung wird als Oberflächenbehandlung zwecks EMV, aufgebracht.
2 / 13
Pultgehäuse
TechnologieKombibearbeitung Laserschneiden / Stanzen
WerkstoffStahl
Stückzahl0
BranchenInformationstechnik (Hardware)
BeschreibungGehäuse aus Aluminium, pulverbeschichtet und lackiert in RAL-Farbtönen sowie in Ihren Sonderfarbtönen, auch bedruckt und beschriftet.
Einbaufertig für Ihre Elektronik.
3 / 13

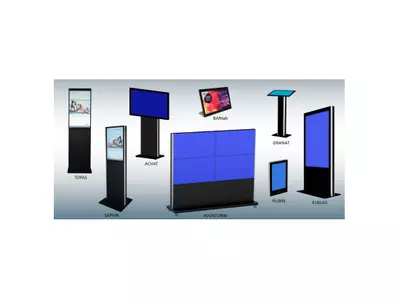

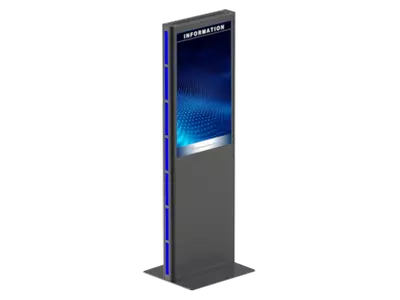

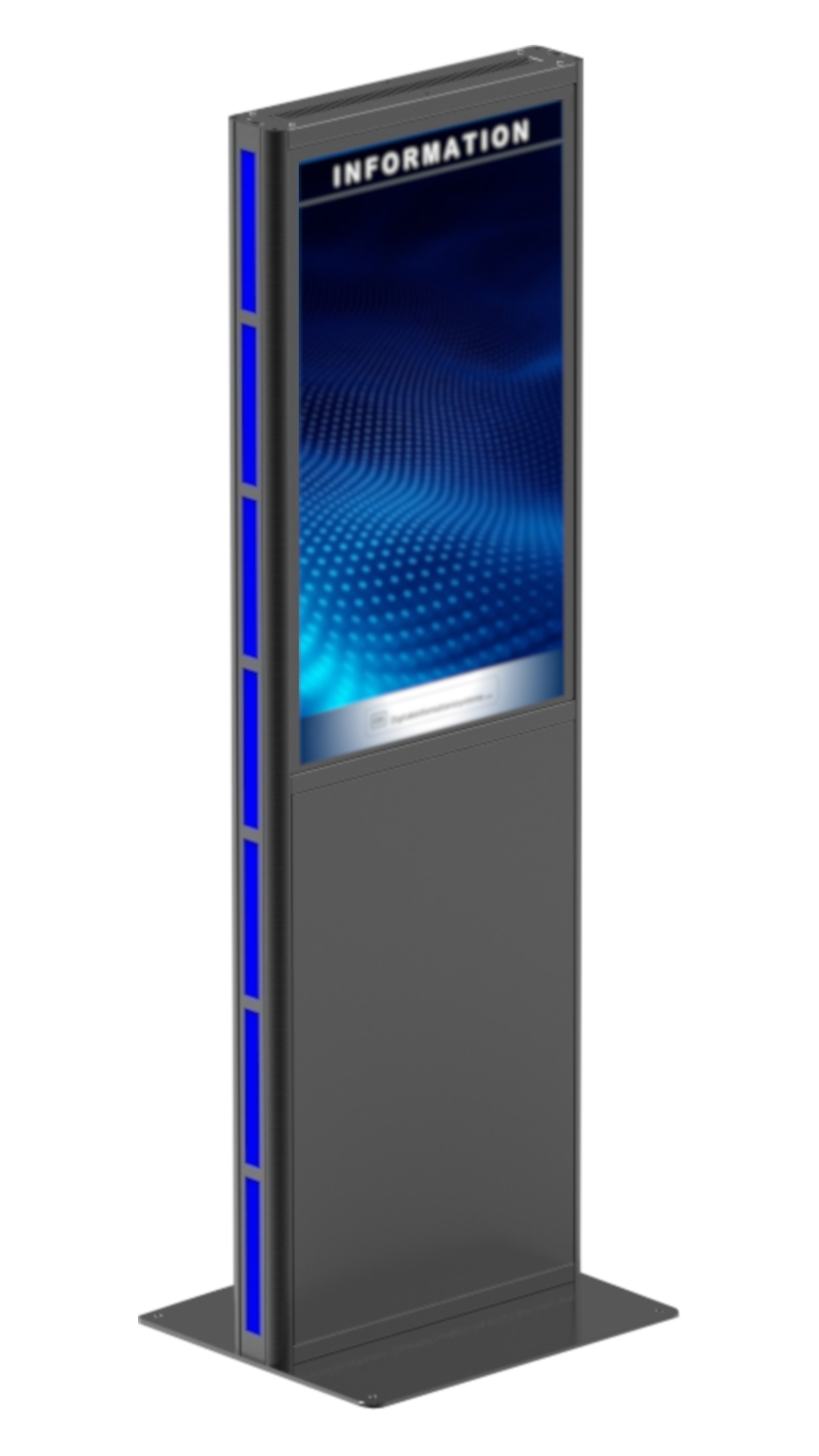

Stele, digitales Informationssystem
TechnologieKombibearbeitung Laserschneiden / Stanzen
WerkstoffStahl
Stückzahl100
KomplexitätLow
BranchenInformationstechnik (Hardware)
BeschreibungStele mit Monitor, seitlicher LED-Beleuchtung
4 / 13
Stele, digitales Informationssystem
TechnologieGerätebau
WerkstoffStahl
Stückzahl0
KomplexitätLow
BranchenInformationstechnik (Hardware)
BeschreibungStele, Gehäuserahmen in Profiltechnik
5 / 13

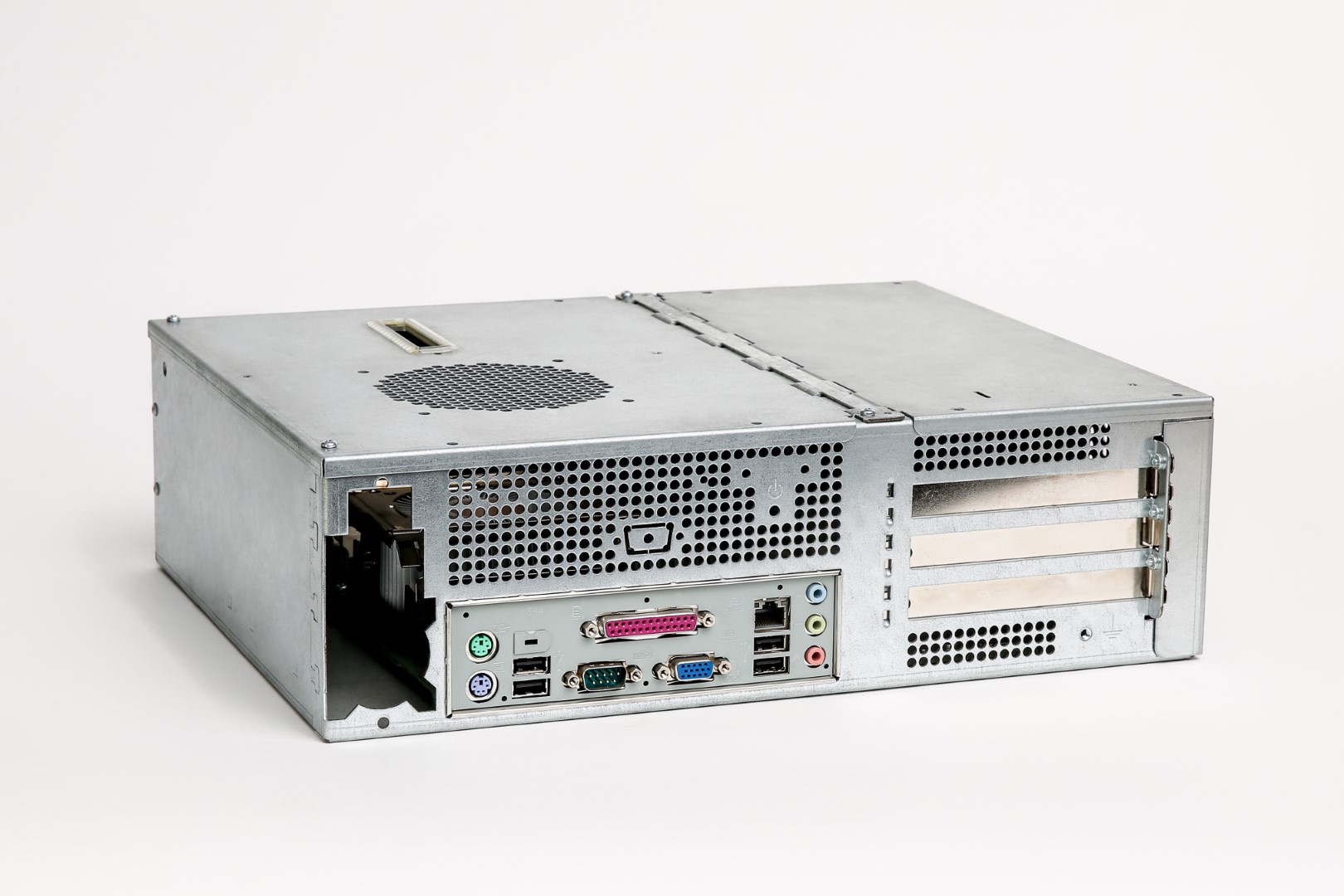

IPC in Sonderausführung
TechnologieBiegen / Abkanten
WerkstoffStahl
Stückzahl0
KomplexitätMedium
BranchenElektroindustrie
BeschreibungIndustrie-PC-Gehäuse in Sonderausführung
6 / 13

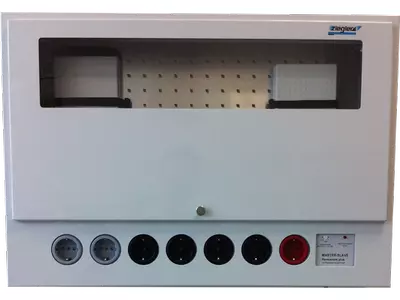

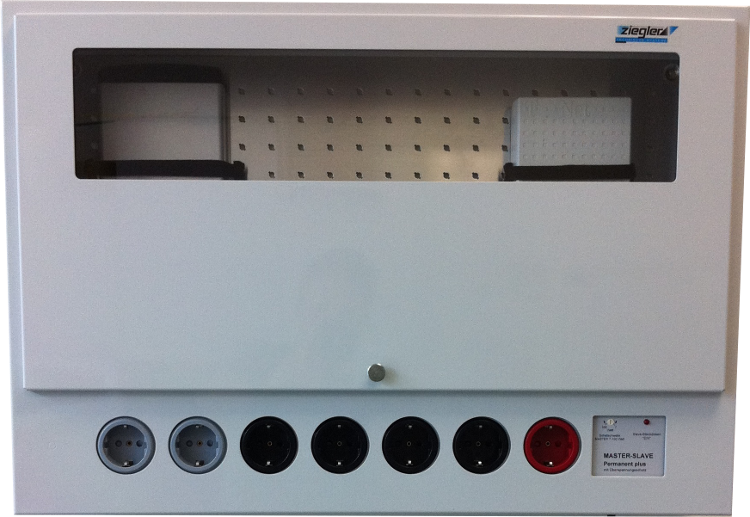

HZ-Systemgehäuse
TechnologieKombibearbeitung Laserschneiden / Stanzen
WerkstoffAluminium und Aluminiumlegierung
Stückzahl0
BranchenElektroindustrie
BeschreibungHZ-SYSTEMGEHÄUSE: 650 x 450 x 120mm (BxHxT)Aluminiumgehäuse pulverbeschichtet RAL 7035 (lichtgrau)Inkl. Montageplatte für flexieble Montage ihrer Hardware,sowie 10 St. Klettbinder mit Verriegelungen.Siebenfach-Master-Slave Steckdosenleistemit Überspannungsschutz und Sicherung.1x Master z.B. für Computeranschluß4x Slave z.B. für Monitor, Drucker, Scanner, Ext. HDD usw.Slavebuchsen werden mit dem Einschalten des Computers aktiviert.2x Dauerstrom z.B. für Internettelefonanlage
7 / 13

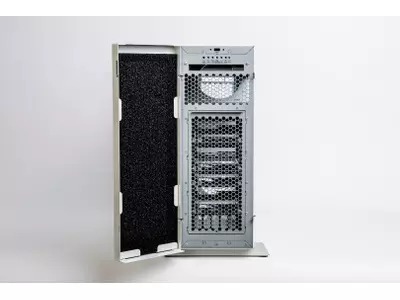

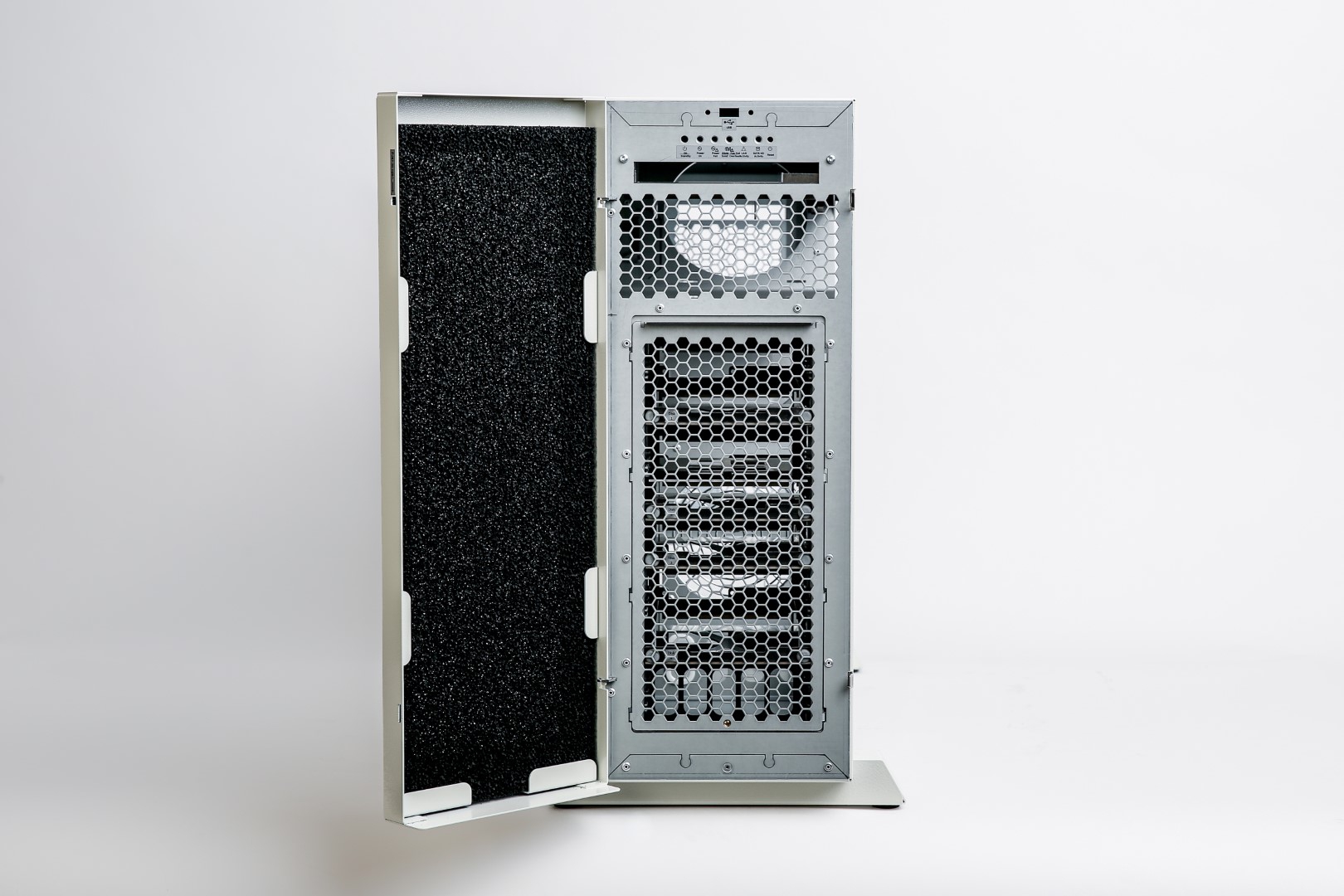

IPC Tower
TechnologieKombibearbeitung Laserschneiden / Stanzen
WerkstoffStahl
Stückzahl0
KomplexitätLow
BranchenApparatebau
BeschreibungKundenspezifischer IPC, werkzeugloser Zugang für Wartung und Pflege.
8 / 13

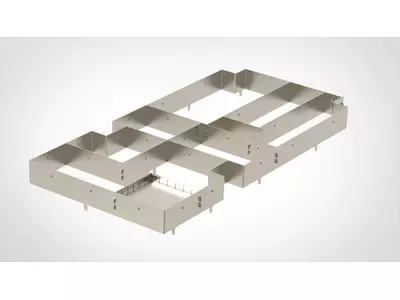

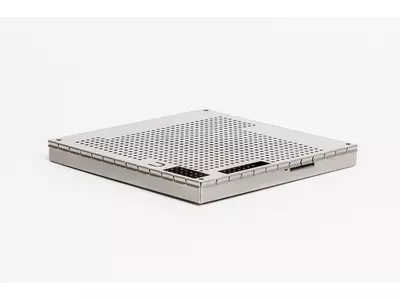

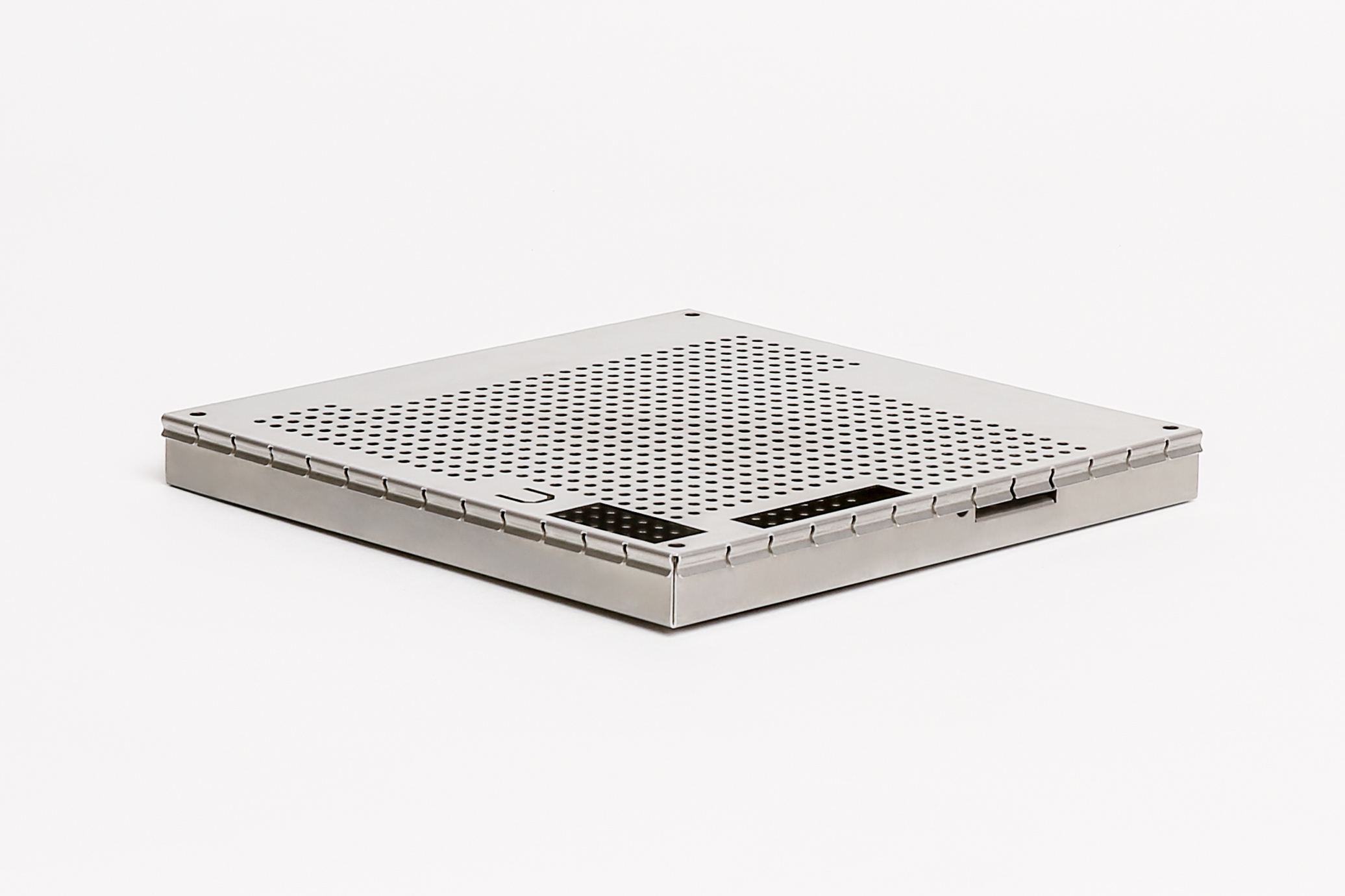

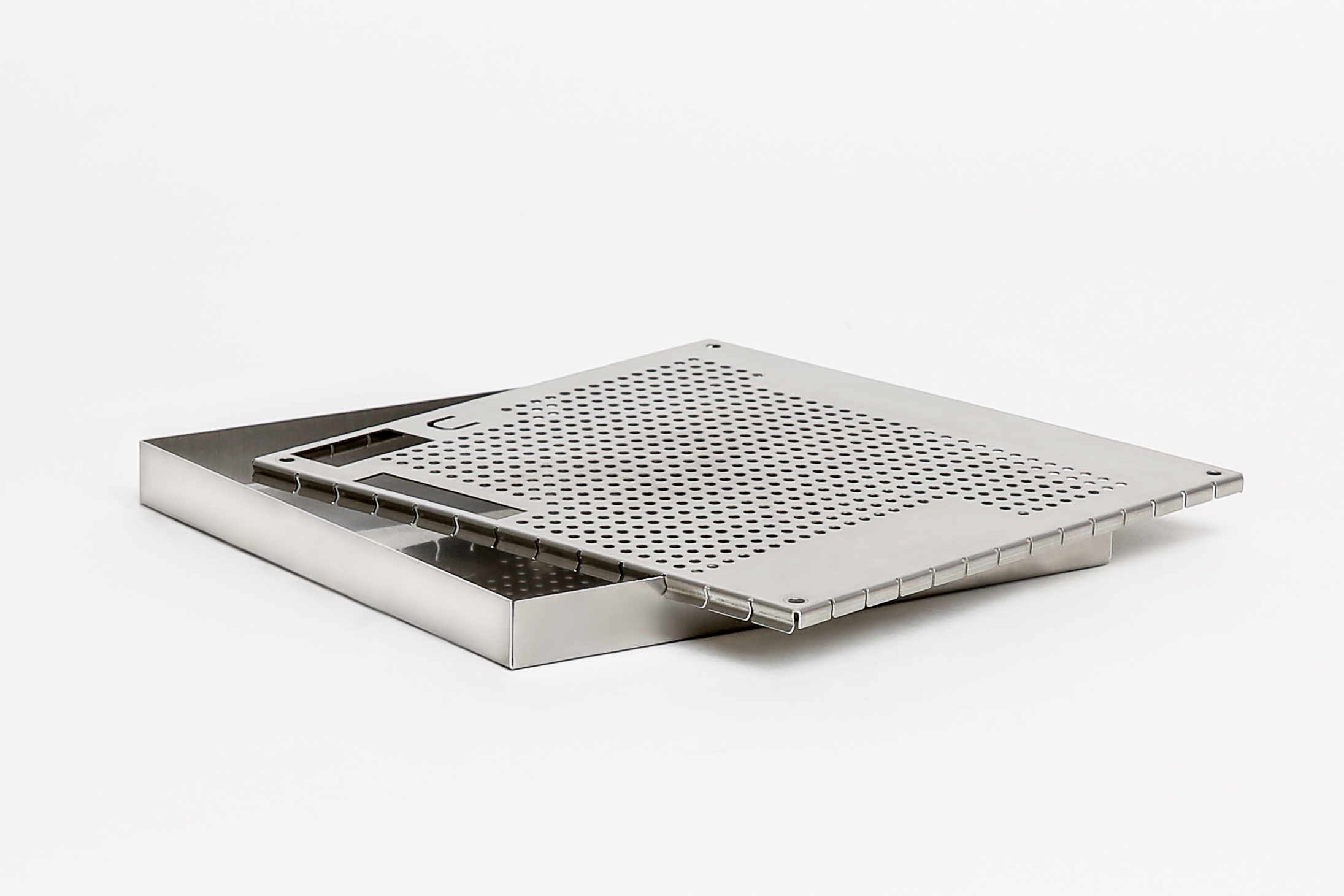

Abschirmgehäuse
TechnologieKombibearbeitung Laserschneiden / Stanzen
WerkstoffNickellegierungen (Inconel,Monel,Hastelloy)
Abmessungen
Breite140 mm
Länge140 mm
Materialstärke0.5 mm
Stückzahl0
KomplexitätLow
BranchenElektroindustrie
BeschreibungAbschirmgehäuse, zweiteilig, aus Neusilberblech zur Erlangung der EMV.
9 / 13
IPC Datenschutztechnik
TechnologieMechanische Baugruppenmontage
WerkstoffStahl
Stückzahl0
KomplexitätMedium
BranchenElektroindustrie
BeschreibungIPC mit besonderer Schirmung
10 / 13

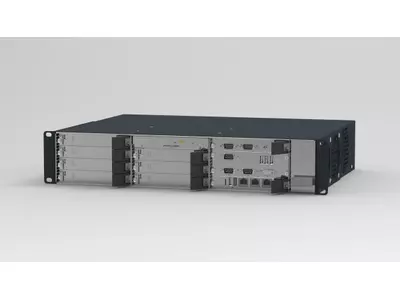

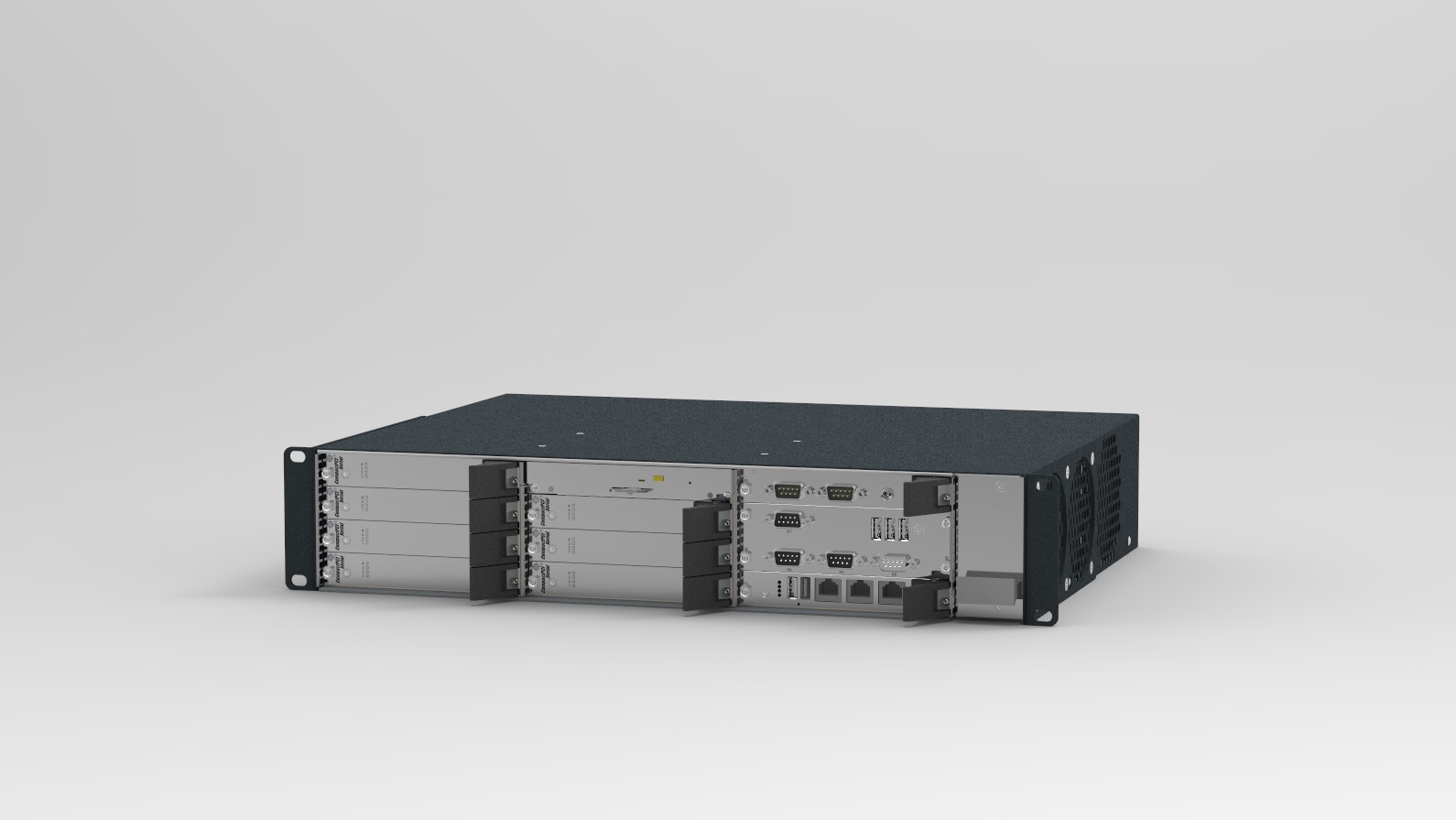

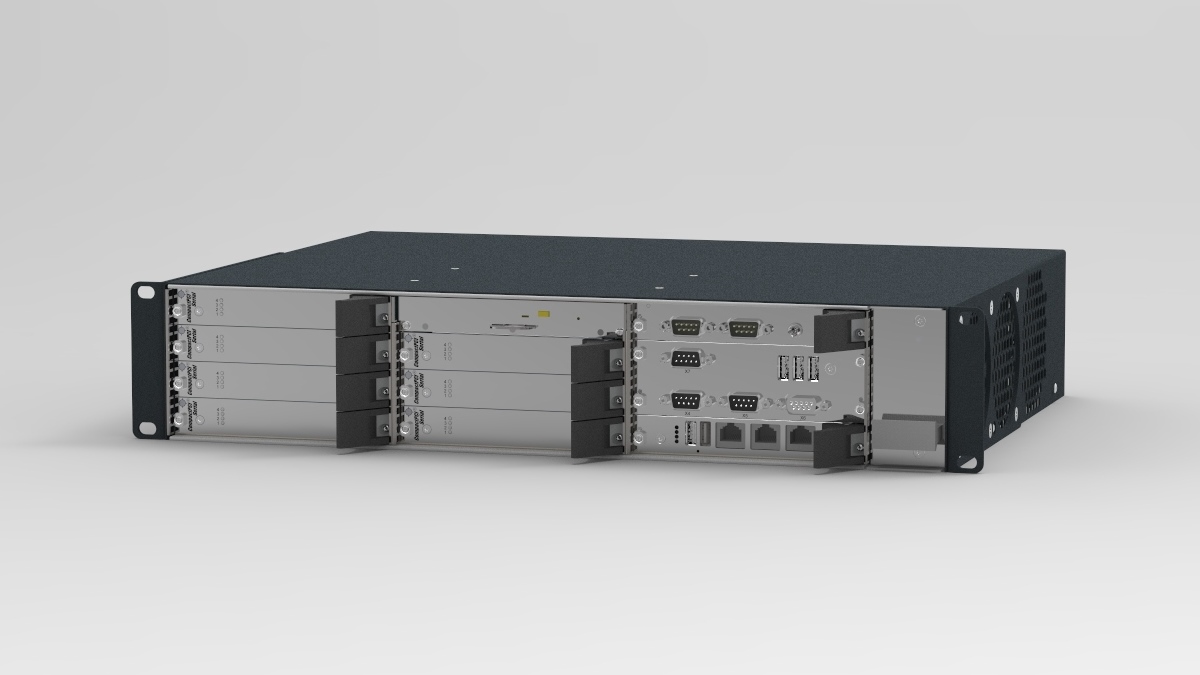

Servergehäuse 19" 2HE
TechnologieMechanische Baugruppenmontage
WerkstoffAluminium und Aluminiumlegierung
Abmessungen
Gewicht2 mm
Stückzahl1000
KomplexitätMedium
BranchenAutomatisierungs- und Steuerungstechnik
BeschreibungBaugruppenträger 19" 3HE inkl. eingebauten DVD-Laufwerk
11 / 13

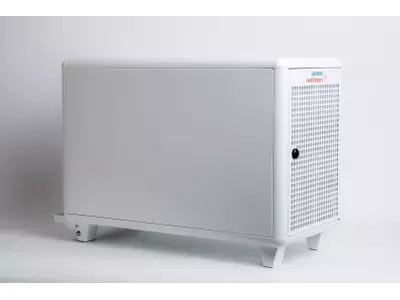

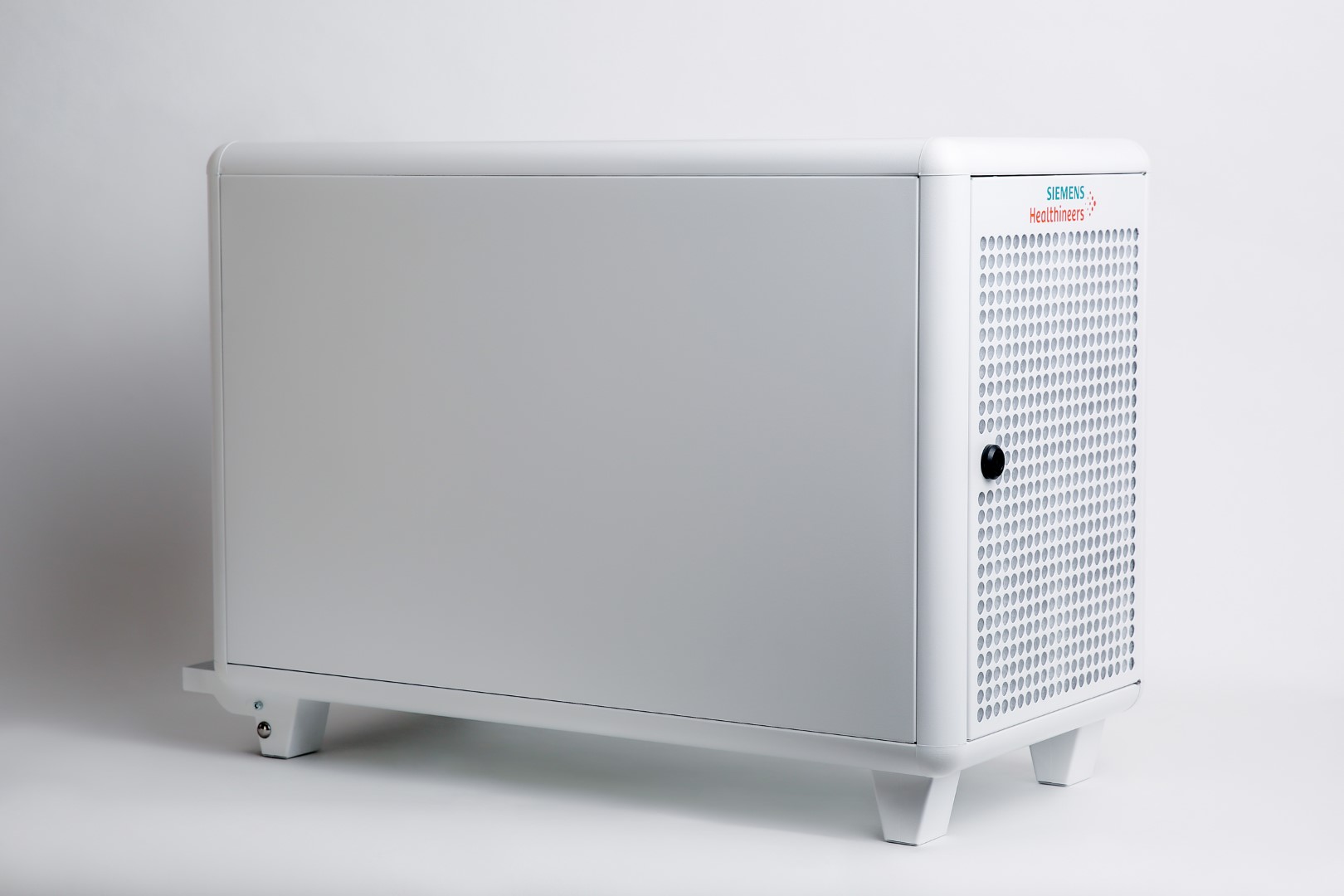

Servergehäuse, Kabinett
TechnologieMechanische Baugruppenmontage
WerkstoffAluminium und Aluminiumlegierung
Stückzahl500
KomplexitätLow
BranchenMedizintechnik
BeschreibungUPS-IRS Rack
12 / 13

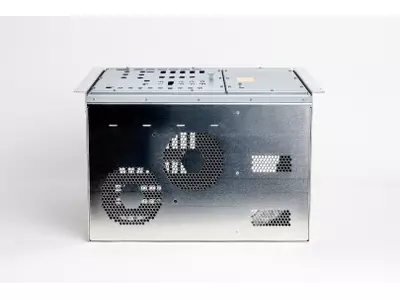

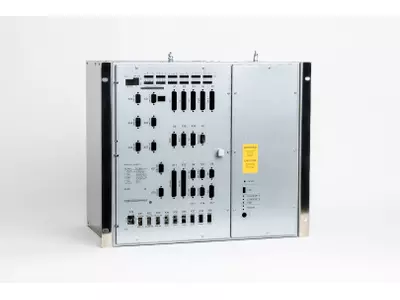

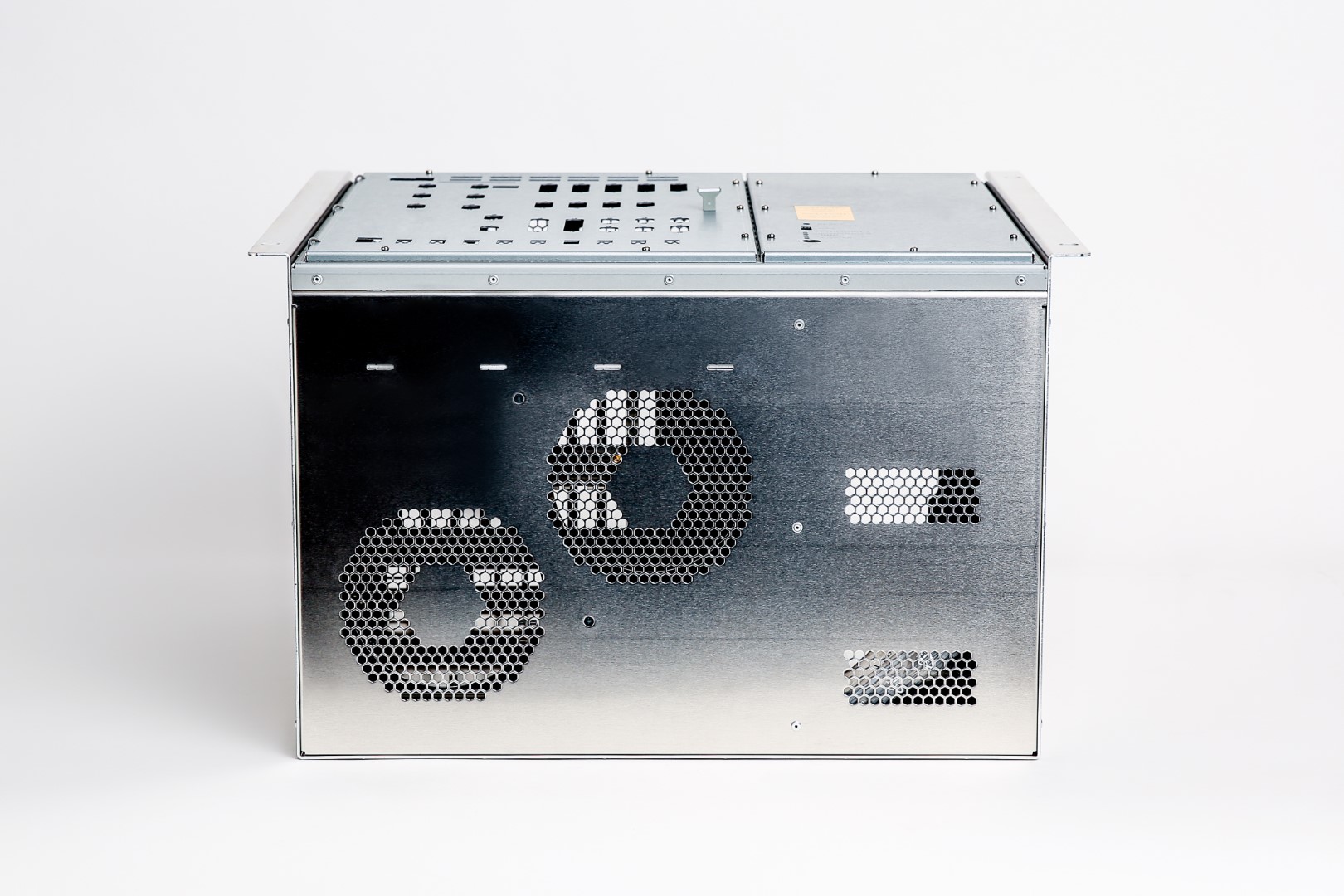

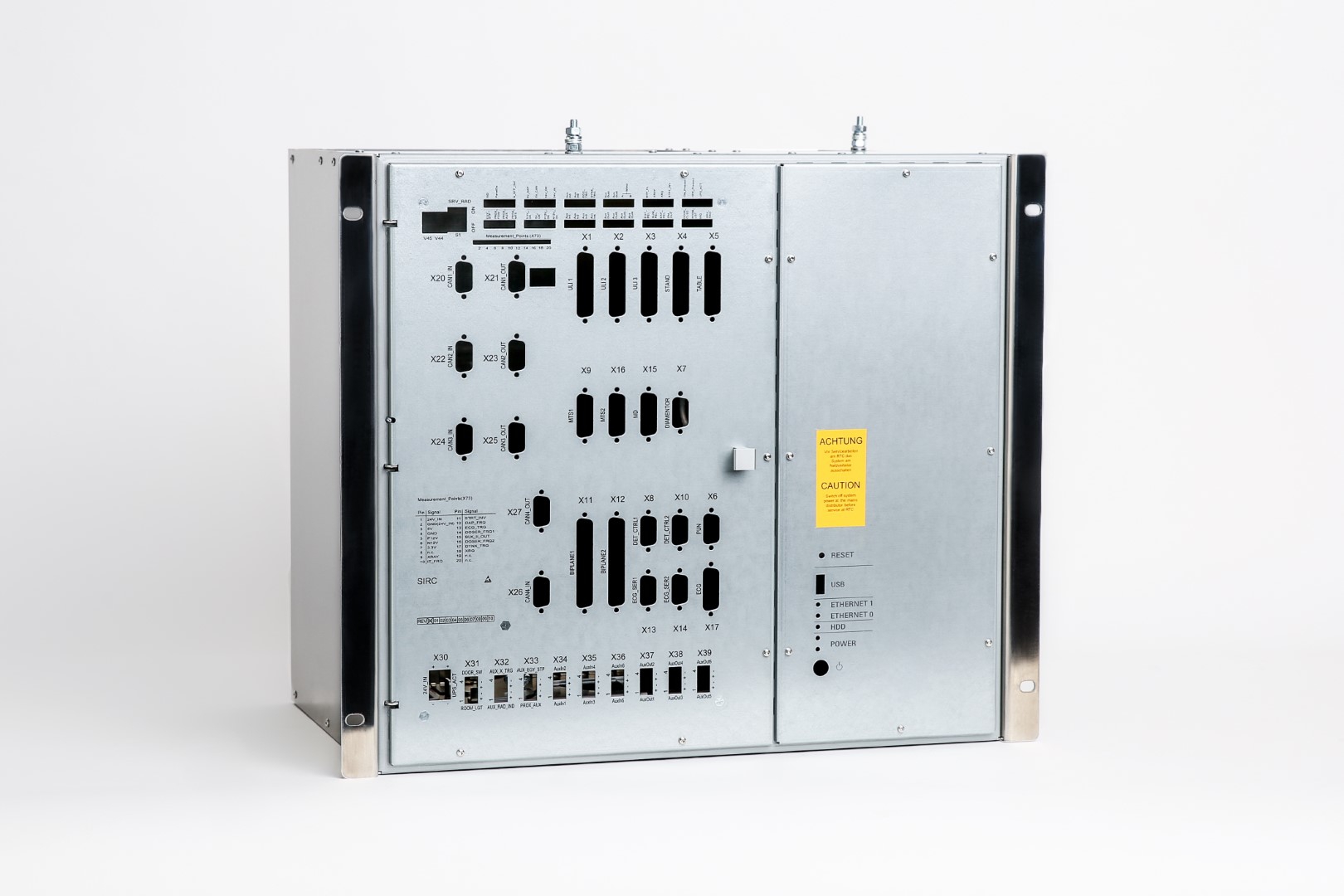

Baugruppenträger 19" 9HE
TechnologieBiegen / Abkanten
WerkstoffAluminium und Aluminiumlegierung
Stückzahl0
KomplexitätMedium
BranchenAutomatisierungs- und Steuerungstechnik
BeschreibungKonstruktion, Fertigung und Montage einer kundenspezifischen Lösung
Wir sind spezialisiert auf Sonderlösungen in Sachen - Schaltschrankausstattungen!
Vorkonfektionierte Hardware nach Ihren Anforderungen.
Wir packen Ihre Elektronik ins passende Gehäuse!
Beratung - Entwicklung - Konstruktion - Fertigung - Montage, alles aus Meisterhand, MADE IN GERMANY, aus Meisterhand.
13 / 13

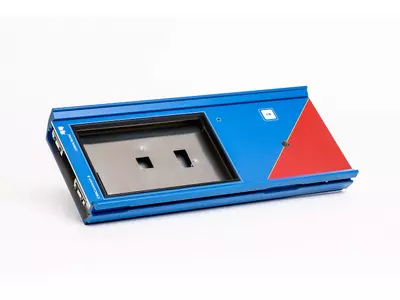

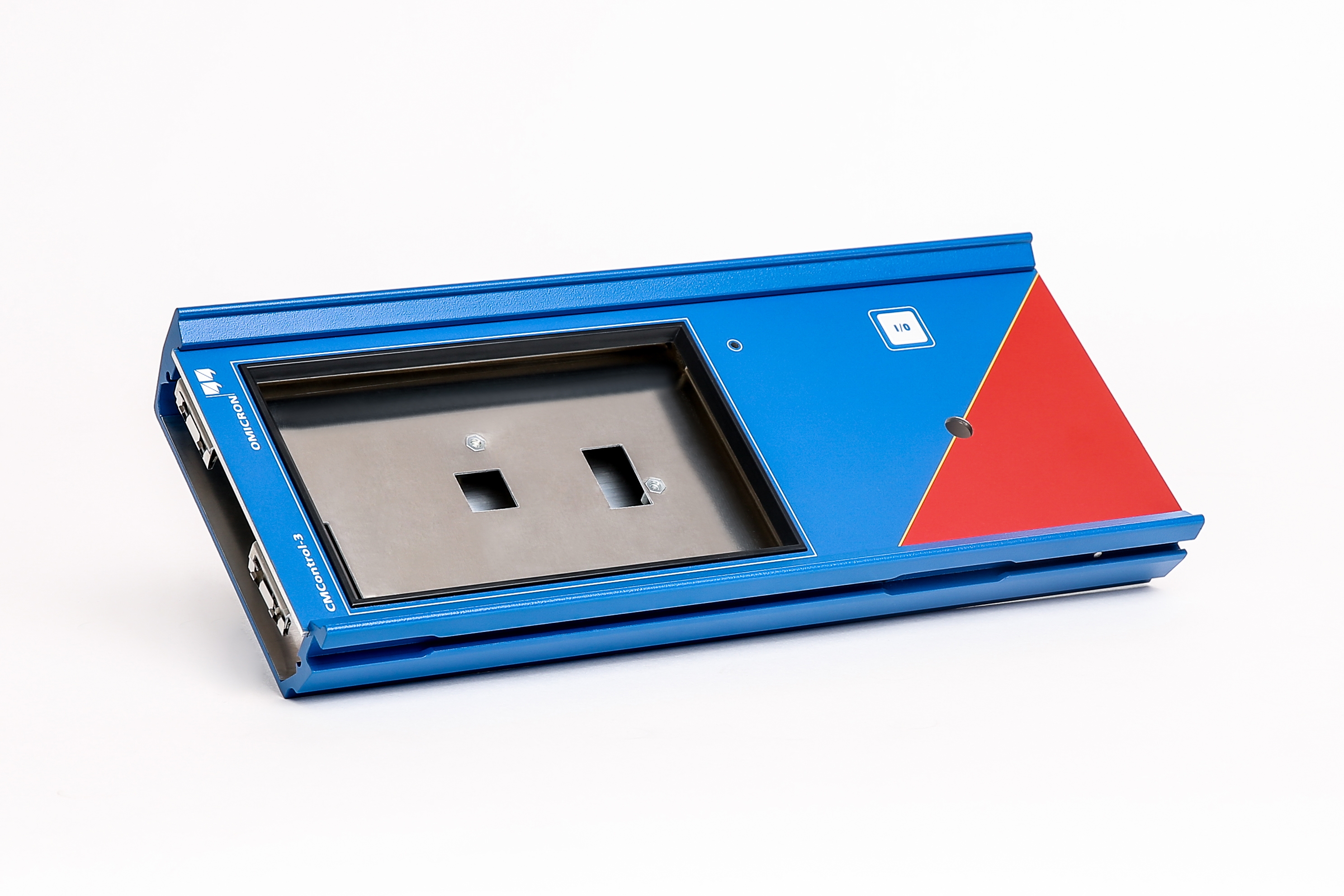

Bedienpanel für elektr. Messgerät
TechnologieKombibearbeitung Laserschneiden / Stanzen
WerkstoffAluminium und Aluminiumlegierung
Abmessungen
Materialstärke2 mm
Länge150 mm
Breite480 mm
Stückzahl500
KomplexitätLow
BranchenApparatebau
BeschreibungEntwicklung, Konstruktion, Fertigung, Pulverbeschichtung, Bedruckung, Montage
Maschinenpark (15)
1 / 15

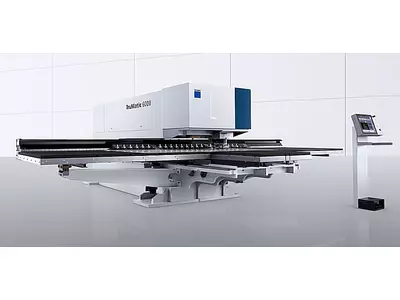

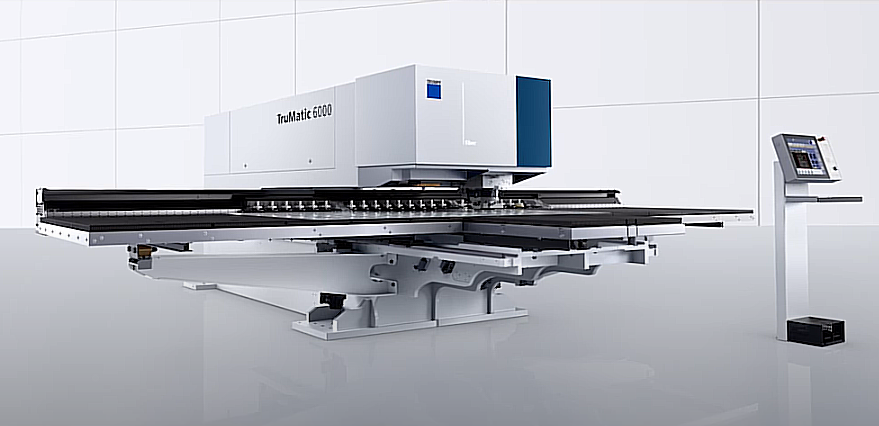

Trumatic 6000
HerstellerTRUMPF
SteuerungCNC
Baujahr2022
Technologie
Kombibearbeitung Laserschneiden / Stanzen
2 / 15

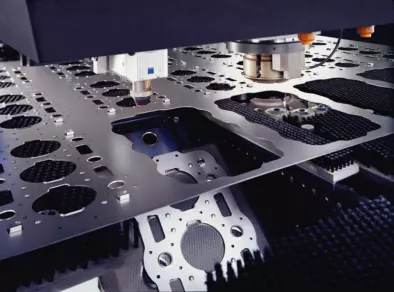

Trumatic 3000L
HerstellerTRUMPF
SteuerungCNC
Baujahr2006
Technologie
Kombibearbeitung Laserschneiden / Stanzen
3 / 15
Trumatic 3000L
HerstellerTRUMPF
SteuerungCNC
Baujahr2007
Technologie
Kombibearbeitung Laserschneiden / Stanzen
4 / 15
TrumaBend V 850 S
HerstellerTRUMPF
SteuerungCNC
Baujahr2006
Technologie
Biegen / Abkanten
5 / 15
TrumaBend V 50
HerstellerTRUMPF
SteuerungCNC
Baujahr2005
Technologie
Biegen / Abkanten
6 / 15
Truma Bend 7032
HerstellerTRUMPF
SteuerungCNC
Baujahr2010
Technologie
Biegen / Abkanten
7 / 15

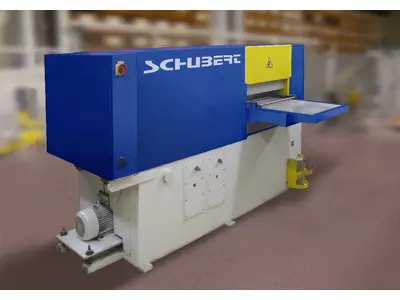

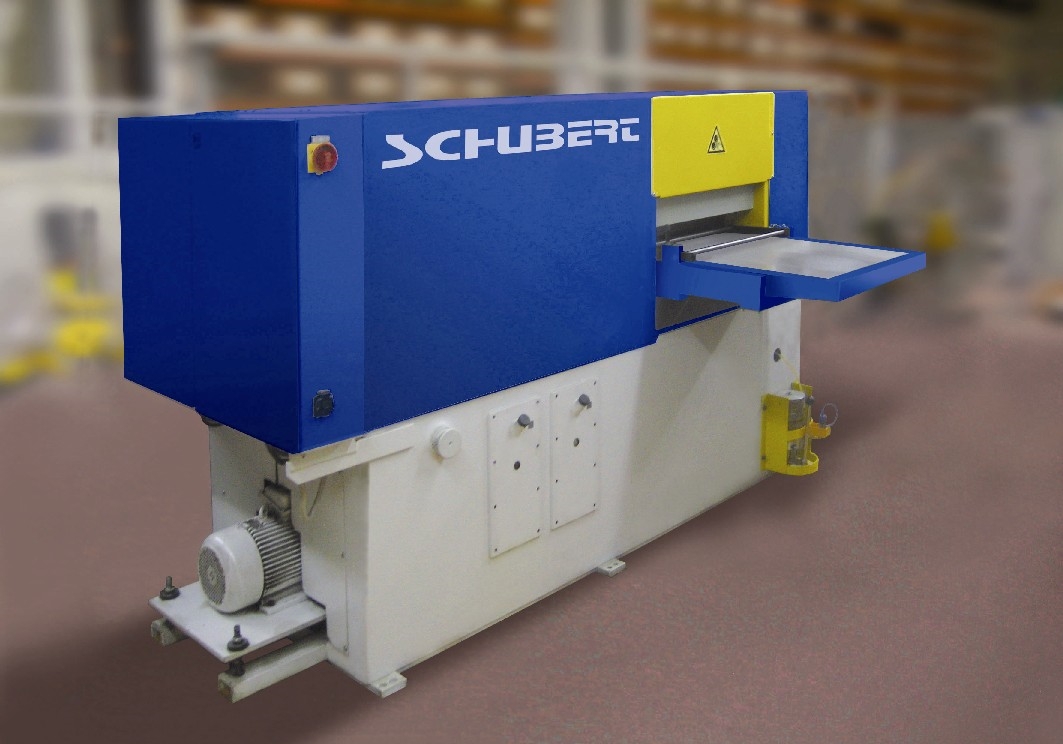

Schubert
HerstellerSchubert
Steuerungkeine
Baujahr2000
8 / 15

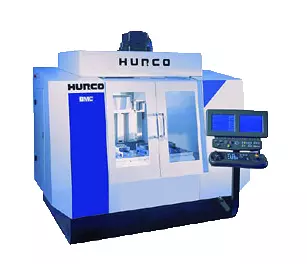

VMX 24T
HerstellerHURCO
SteuerungHURCO WinMAX
Baujahr2010
9 / 15
824 WT
HerstellerHaeger
SteuerungHaeger
Baujahr2005
Technologie
Nieten
10 / 15

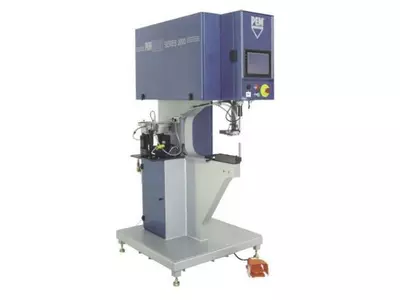

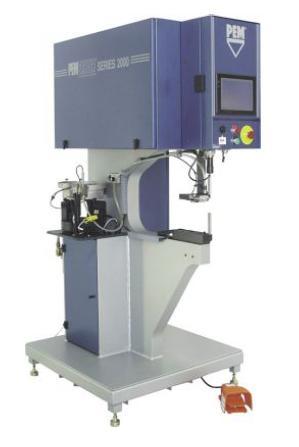

SERTER Series 2000
HerstellerPEM
SteuerungPEM
Baujahr2007
Technologie
Nieten
11 / 15
KASTO
HerstellerKASTO
Steuerungkeine
Baujahr2002
12 / 15

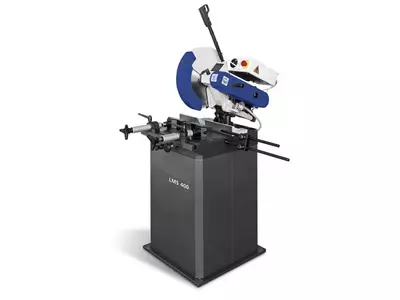

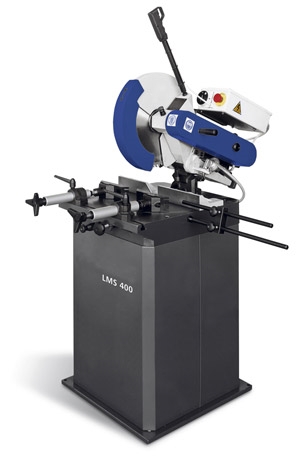

LMS 400
HerstellerMetallkraft
Steuerungkeine
Baujahr2008
13 / 15

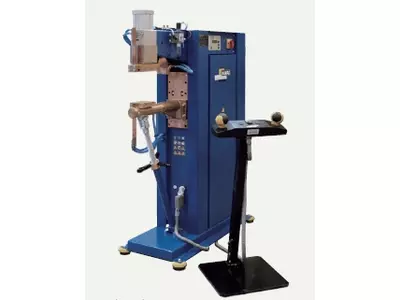

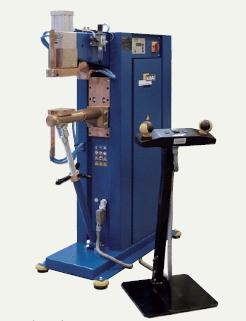

NIMAK Punktschweißmaschine
HerstellerNIMAK
SteuerungNIMAK
Baujahr2000
Technologie
BuckelschweißenPunktschweißen
14 / 15

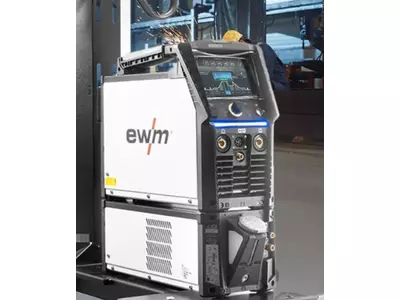

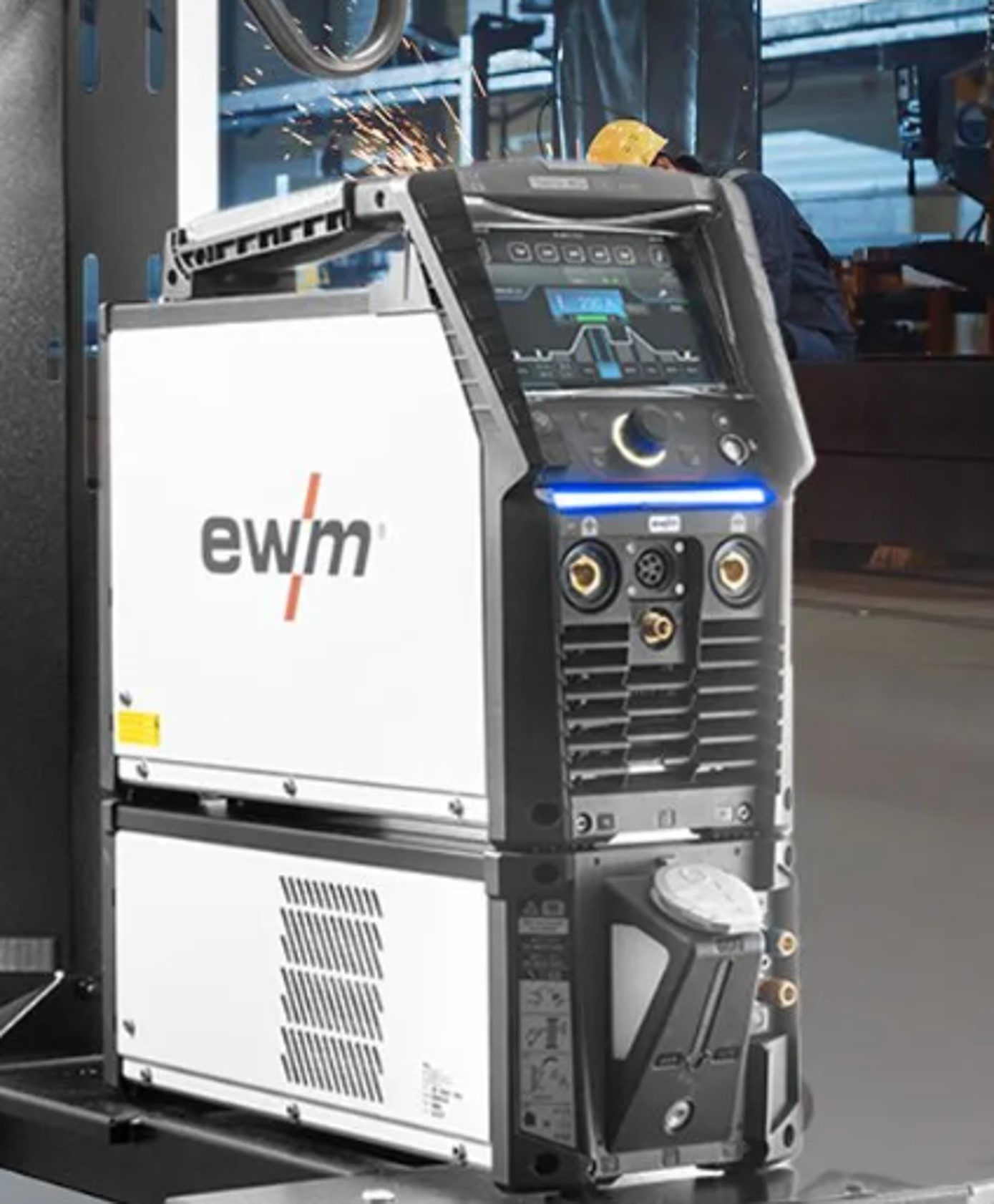

WIG-Inverter-Schweißgerät
Herstellerewm
Steuerungewm
Baujahr2024
Technologie
Schutzgasschweißen (WIG)
15 / 15
ESS
HerstellerESS
SteuerungESS
Baujahr2000
Technologie
Schutzgasschweißen (WIG)Schutzgasschweißen (MIG/MAG)
13 Teile
Kombibearbeitung Laserschneiden / Stanzen7
Gerätebau1
Biegen / Abkanten2
Mechanische Baugruppenmontage3
15 Maschinenpark
Kombibearbeitung Laserschneiden / Stanzen3
Biegen / Abkanten3
Nieten2
Buckelschweißen1
Punktschweißen1
Schutzgasschweißen (WIG)2
Schutzgasschweißen (MIG/MAG)1
