GDH Metallverarbeitungs GmbH
Deutschland, 56470 Bad Marienberg
Übersicht
Über GDH Metallverarbeitungs GmbH
Wer wir sind
Werkzeuge von GDH
Benötigen Sie intelligente Werkzeuglösungen oder die Realisierung von komplizierten Bearbeitungsproblemen? Von der Planung und Konstruktion über die Entstehung der Einzelkomponenten bis hin zum Bau des fertigen Werkzeuges: GDH ist seit 1992 kompetenter Partner in der Konstruktion und Herstellung von Werkzeugen für die Blechbearbeitung. Unsere Stärken sind Tiefziehwerkzeuge insbesondere, wenn mehrere Züge erforderlich werden. Werkzeuge fertigen wir als Einlege-, Folge-, Folgeverbund- und Transferwerkzeuge, sowohl für Prototypen, als auch für die Serienfertigung bis zu einem maximalen Gewicht von 10 to.
Tiefziehteile von GDH
Wir fertigen für Sie Ziehteile aus allen umformtechnisch zu verarbeitenden Werkstoffen. Materialien wie Stahl, Edelstahl und NE-Metalle werden bei uns in die richtige Form gebracht. Dabei ist die Verarbeitung bei Materialstärken von 0,3 mm - 10 mm Stärke bis zu einem Druckbereich von 800 to möglich. Wir fertigen nach Ihren Zeichnungen, aus CAD-Daten und nach Ihren Mustern. Ihre Werkzeuge werden übernommen oder in unserem Hause hergestellt.
Zusätzlich bieten wir die Möglichkeit der Tiefziehsimulation bei Einfachzügen in unserem Haus.
Drückteile von GDH
Bei uns erhalten Sie Drückteile aus allen umformtechnisch zu verarbeitenden Werkstoffen. Materialien wie Kupfer, Messing, Stahl, Aluminium, Edelstahl, Zinn und Zink werden bei uns in die richtige Form gebracht. Rotationssymmetrische Werkstücke werden bis zu einer Rondengröße von 800 mm im Durchmesser bei einer Ausgangsblechstärke von 6 mm in St, 4 mm in VA, 8 mm in CU/CnZu oä. und 10 mm in Al als Drückteile gefertigt. Wir fertigen nach Ihren Zeichnungen, aus CAD-Daten und nach Ihren Mustern. Ihre Werkzeuge werden übernommen oder in unserem Hause hergestellt.
Lasertechnik bei GDH
Lasern:
Wir lasern in 2D-Technik in möglichen Größen 3000 x 1500 mm.
maximale Dicke
* in VA bis 12 mm
* in St bis 20 mm
* in Al bis 6 mm
In 3D-Technik sind Fahrwege von Größen 3200 x 1525 x 600 mm möglich.
Maximale Dicke hier
* in VA bis 4 mm
* in St bis 8 mm
* in Al bis 3 mm
Stanztechnik bei GDH
Stanzen:
Bis zu einer Druckleistung von 120 to vom Band.
Bis zu 800 to im Einlegeverfahren.
1 / 8
2 / 8
3 / 8
.jpg)
4 / 8
5 / 8
6 / 8
7 / 8
8 / 8
Bad Marienberg, Deutschland
Mitglied seit 2001
Premium Mitglied seit 2021
Mitarbeiter100 - 200
Zertifikate4
Umsatz20 - 50 Mio.
Gründungsjahr1992
Kompetenzen
Technologien
Ätzen und Abtragen
| Technologien | Stückzahl | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|---|
Funkenerosives Schneiden (Drahterodieren) | 1–10.000 | 10–600 mm | 10–400 mm | 5–300 mm | 0–1.000 kg |
Werkzeuggebundene Blechbearbeitung
| Technologien | Stückzahl | Länge | Breite | Höhe | Durch- messer | Material- stärke |
|---|---|---|---|---|---|---|
Stanzen / Pressen (Werkzeugfallend) | 1–10 Mio. | 0–1.500 mm | 0–1.000 mm | — | — | 0–10 mm |
Tiefziehen | 1–10 Mio. | 0–2.000 mm | 0–1.000 mm | 0–500 mm | — | 0–15 mm |
Drücken | 1–10.000 | — | — | — | 50–800 mm | 0,5–8 mm |
Flexible Blechbearbeitung
| Technologien | Stückzahl | Länge | Breite | Höhe | Gewicht | Material- stärke |
|---|---|---|---|---|---|---|
Laserschneiden 2D (Laserstrahlschneiden) | 0–10 Mio. | 0–3.000 mm | 0–1.500 mm | — | — | 0–20 mm |
Laserschneiden 3D (Laserstrahlschneiden) | 0–10 Mio. | 0–2.000 mm | 0–1.000 mm | 0–1.000 mm | 0–5.000 kg | 0–10 mm |
Biegen / Abkanten | ab 1 | 0–3.000 mm | — | — | — | ab 0 mm |
Stanzen / Nibbeln | ab 1 | ab 0 mm | ab 0 mm | — | — | ab 0 mm |
Kombibearbeitung Laserschneiden / Stanzen | ab 1 | ab 0 mm | ab 0 mm | — | — | ab 0 mm |
Autogenes Brennschneiden | 1–10 Mio. | 1–2.000 mm | 1–2.000 mm | — | 0–20.000.000 kg | 1–20 mm |
Blechrunden | ab 1 | — | ab 0 mm | — | — | 0–5 mm |
Blechscheren (Tafel / Band) | 1–10 Mio. | — | — | — | — | 0,5–3,25 mm |
Stanz- Tiefziehwerkzeuge
| Technologien | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|
Stanzwerkzeuge / Schnittwerkzeuge | 0–4.000 mm | 0–1.000 mm | 0–1.000 mm | 0–10.000 kg |
Folgeverbundwerkzeuge | 0–4.000 mm | 0–1.000 mm | 0–1.000 mm | 0–10.000 kg |
Feinstanzwerkzeuge | 0–4.000 mm | 0–1.000 mm | 0–1.000 mm | 0–10.000 kg |
Tiefziehwerkzeuge | 0–4.000 mm | 0–1.000 mm | 0–1.000 mm | 0–10.000 kg |
Ersatzteilfertigung | — | — | — | — |
Prägewerkzeuge / Stempel | 0–4.000 mm | 0–1.000 mm | 0–1.000 mm | 0–10.000 kg |
Vorrichtungsbau
| Technologien | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|
Bohrvorrichtungen / Fräsvorrichtungen | 0–15.000 mm | 0–3.000 mm | 0–3.000 mm | 0–10.000 kg |
Lehren | 0–15.000 mm | 0–3.000 mm | 0–3.000 mm | 0–10.000 kg |
Messvorrichtungen / Prüfvorrichtungen | 0–15.000 mm | 0–3.000 mm | 0–3.000 mm | 0–10.000 kg |
Montagevorrichtungen | 0–15.000 mm | 0–3.000 mm | 0–3.000 mm | 0–10.000 kg |
Schweißvorrichtungen | 0–15.000 mm | 0–3.000 mm | 0–3.000 mm | 0–10.000 kg |
Spannvorrichtungen | 0–15.000 mm | 0–3.000 mm | 0–3.000 mm | 0–10.000 kg |
Schweißen allgemein
| Technologien | Stückzahl | Länge | Breite | Höhe | Durch- messer | Gewicht | Material- stärke |
|---|---|---|---|---|---|---|---|
Schutzgasschweißen (MIG/MAG) | 1–10 Mio. | 1–5.000 mm | 1–1.000 mm | 1–1.000 mm | — | 0–5.000 kg | — |
Schutzgasschweißen (WIG) | 1–1 Mio. | 1–5.000 mm | 1–1.000 mm | 1–1.000 mm | — | 0–5.000 kg | — |
Laserschweißen | 1–10 Mio. | 1–10.000 mm | 1–10.000 mm | 1–10.000 mm | 1–10.000 mm | 0–10.000.000 kg | — |
Roboterschweißen | 0–10 Mio. | 0–5.000 mm | 0–1.000 mm | 0–1.000 mm | — | 0–5.000 kg | — |
Punktschweißen | 1–10 Mio. | — | — | — | — | — | 0,1–1.000 mm |
Bolzenschweißen | 1–10 Mio. | — | — | — | — | — | — |
Schweißkonstruktionen / Stahlbau
| Technologien | Länge | Breite | Höhe | Gewicht |
|---|---|---|---|---|
Schweißkonstruktionen | 1–5.000 mm | 1–2.000 mm | 1–2.000 mm | 0–5.000 kg |
Maschinenrahmen / Maschinenständer | 1–5.000 mm | 1–1.000 mm | 1–1.000 mm | 0–5.000 kg |
Drehen
| Technologien | Stückzahl | Länge | Durch- messer |
|---|---|---|---|
Drehen | 10–1 Mio. | 0–2.000 mm | 0–1.200 mm |
Automatendrehen (Stange) | ab 1 | 0–800 mm | 10–100 mm |
Komplettbearbeitung Drehen (mit Fräsbearbeitung) | 10–500 Tsd. | 0–1.000 mm | 0–200 mm |
Hartdrehen | 0–10 Mio. | 1–2.000 mm | 1–1.200 mm |
Strangpressprofilbearbeitung
| Technologien | Breite | Höhe | Gewicht |
|---|---|---|---|
Strangpressprofilbearbeitung | 1–1.000 mm | 1–1.000 mm | 0–5.000 kg |
Fräsen
| Technologien | Stückzahl | Länge | Breite | Höhe | Durch- messer |
|---|---|---|---|---|---|
Fräsen | 0–10 Mio. | 1–4.600 mm | 1–900 mm | 1–900 mm | — |
5-Achs-Fräsen | 0–10 Mio. | 0–560 mm | 0–650 mm | 0–750 mm | — |
Formfräsen (3 D) | 1–10 Mio. | 0–4.600 mm | 0–900 mm | 0–900 mm | — |
Fräsen mit Drehbearbeitung | 1–100 Mio. | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm |
Bohren / Sägen
| Technologien | Stückzahl | Länge | Breite | Höhe | Durch- messer | Gewicht |
|---|---|---|---|---|---|---|
Sägen | 1–10 Mio. | 1–12.000 mm | 1–1.000 mm | 1–1.000 mm | 1–1.000 mm | — |
Bohren / Gewindebearbeitung | 1–10 Mio. | 1–10.000.000 mm | 1–10.000.000 mm | 1–10.000.000 mm | — | 0–10.000.000 kg |
Werkstoffe
Leichtmetalle
Aluminium und AluminiumlegierungMagnesium und MagnesiumlegierungTitan und Titanlegierung
Eisengusswerkstoffe
StahlgussGusseisen
Kunststoffe
ThermoplasteDuroplasteElastomereGlasfaserverstärkte Kunststoffe (GFK)Kohlefaserverstärkte Kunststoffe (CFK)Teilchenverstärkte Verbundwerkstoffe
Schwermetalle
Kupfer-Zink-Legierung (Messing)Kupfer und KupferlegierungZink und ZinklegierungLote
Stahl
BaustahlEinsatz-/VergütungsstahlEdelstahl (rostfrei V2A)Edelstahl (rostfrei/säurebeständig V4A)AutomatenstahlWerkzeugstahlFederstahlKaltfließpressstahl
Advanced Materials / Exotenwerkstoffe
Nickellegierungen (Inconel,Monel,Hastelloy)
Branchen
MedizintechnikMess- und Regeltechnik, LaborgeräteKessel- und BehälterbauEisenbahnindustrie und SchienenfahrzeugbauChemische IndustrieBürotechnik und ZubehörAntriebs- und GetriebetechnikApparatebauArmaturenbauAutomobilindustrie und FahrzeugbauBauzubehörWerkzeugmaschinenbauPapier- und DruckereimaschinenbauMilitärtechnikAnlagenbauBeleuchtungsmittelindustrieBerg- und TunnelbauEnergieindustrieHauswirtschaftstechnikHydraulik- und PneumatikindustrieMaschinenbau allgemeinSondermaschinenbauLuft- und RaumfahrtindustrieKälte-, Klima- und LufttechnikElektroindustrieBau-, land- und forstwirtschaftlicher MaschinenbauInformationstechnik (Hardware)Automatisierungs- und SteuerungstechnikMöbelindustrieFeinmechanik, Mechatronik und OptikVerpackungsindustrie
Zertifikate

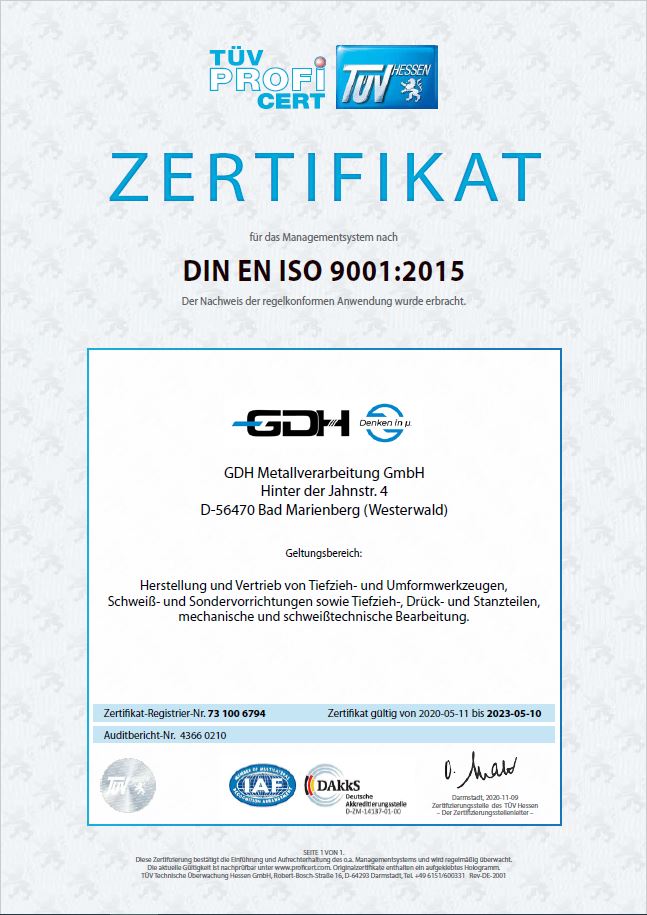

ISO 9001:2015
ISO 14001
DIN EN 1090

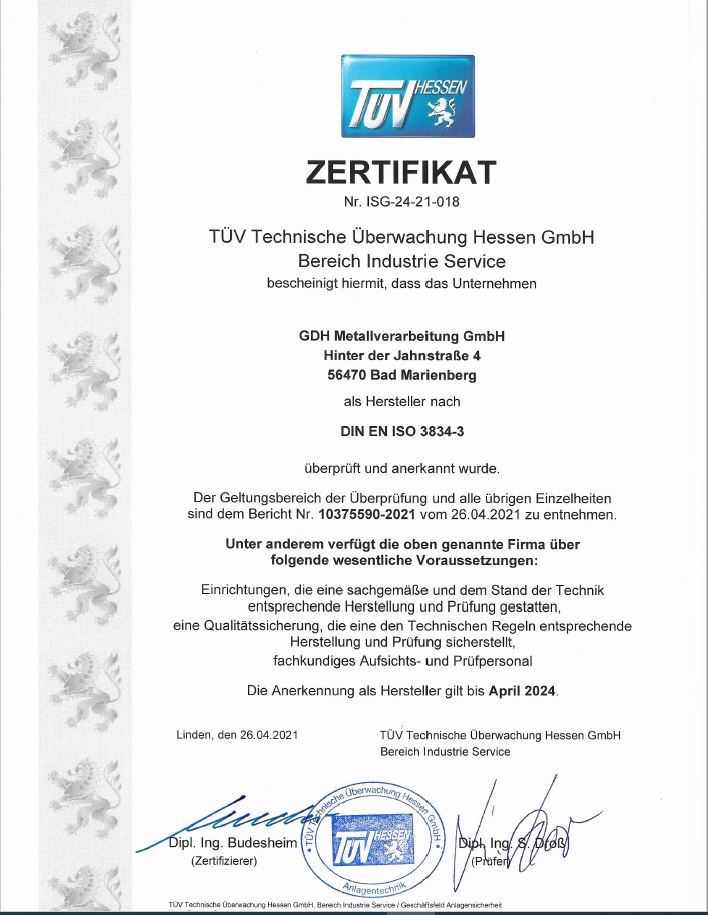

DIN EN ISO 3834
Teile & Maschinen
Teile (4)
1 / 4

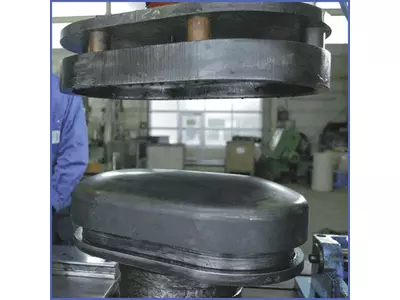

Druckbehälterkomponenten
TechnologieTiefziehen
WerkstoffBaustahl
Stückzahl0
2 / 4

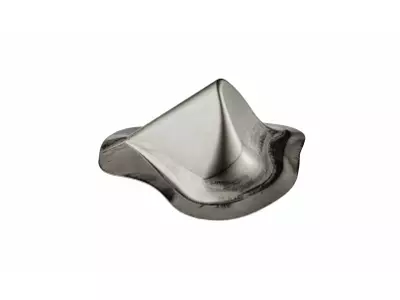

Tiefziehbauteil
TechnologieTiefziehen
WerkstoffEdelstahl (rostfrei V2A)
Stückzahl5000
KomplexitätMedium
BeschreibungDie Herausforderung bei der Herstellung dieses Tiefziehbauteils liegt darin, dass die komplizierte 3D Kontur sehr genau gefertigt werden musste und, dass die Bauteile per 3D Messverfahren gegen einen Datensatz über einen 3D-Laserscanner geprüft wurden.
3 / 4

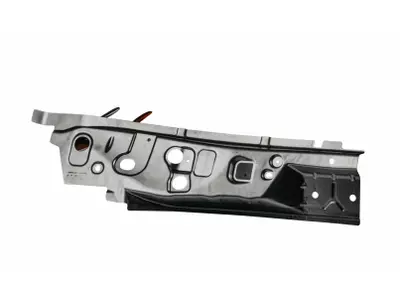

Tiefzieh- Stanz Bauteil
TechnologieTiefziehen
WerkstoffEdelstahl (rostfrei V2A)
Stückzahl0
KomplexitätMedium
BeschreibungDie Herausforderung bei diesen Bauteilen lag darin, dass die Blechstärke sehr gering war und die Bauteile eine gewisse Rissneigung hatten. Ebenso wurden die gestanzten Löcher auf der Seite im Selben Arbeitsgang angefertigt wie die Löcher auf der Oberseite. Dazu kommt, dass das Bauteil sehr fein toleriert ist.
4 / 4

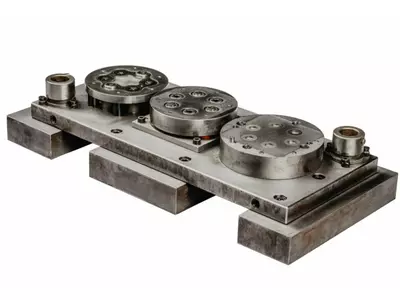

Pressenwerkzeug
TechnologieStanzwerkzeuge / Schnittwerkzeuge
WerkstoffBaustahl
Abmessungen
Länge700 mm
Gewicht400 mm
Breite300 mm
Höhe400 mm
Stückzahl1
KomplexitätLow
Maschinenpark (20)
1 / 20
Gigant 800 T Presse
HerstellerGigant
SteuerungSiemens S7
Baujahr2014
Technologie
Tiefziehen
2 / 20

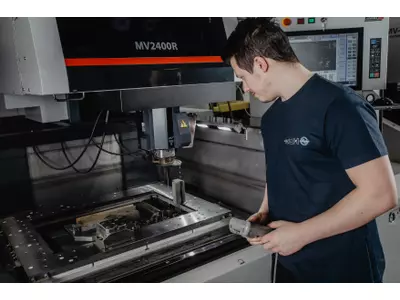

MV 2400
HerstellerMitsuishi
SteuerungCAD / CAM über Solid Works
Baujahr2016
3 / 20
-
HerstellerHDM
Steuerungpnc
Baujahr1998
Technologie
Drücken
4 / 20
-
HerstellerStahl
Steuerung-
Baujahr2001
Technologie
Blechscheren (Tafel / Band)
5 / 20
-
HerstellerIMS
Steuerung-
Baujahr2001
Technologie
Stanzen / Pressen (Werkzeugfallend)
6 / 20
-
HerstellerAmada
Steuerung-
Baujahr2000
7 / 20
-
HerstellerKASTO
Steuerung-
Baujahr2000
8 / 20
-
HerstellerVDF
Steuerung-
Baujahr2001
9 / 20
-
HerstellerLagun
Steuerung-
Baujahr2001
10 / 20
-
HerstellerLagun
Steuerung-
Baujahr2001
11 / 20
-
HerstellerLagun
Steuerung-
Baujahr2001
12 / 20
-
HerstellerBridgeport
Steuerung-
Baujahr2001
13 / 20
-
HerstellerBlohm
Steuerung-
Baujahr2001
14 / 20
-
HerstellerBlohm
Steuerung-
Baujahr2001
15 / 20
-
HerstellerMATRA
SteuerungFanuc
Baujahr1996
Technologie
Funkenerosives Schneiden (Drahterodieren)
16 / 20
-
HerstellerMATRA
SteuerungFanuc
Baujahr1996
Technologie
Funkenerosives Schneiden (Drahterodieren)
17 / 20
-
HerstellerMATRA
SteuerungFanuc
Baujahr1996
Technologie
Funkenerosives Schneiden (Drahterodieren)
18 / 20
-
HerstellerMATRA
SteuerungFanuc
Baujahr1990
Technologie
Funkenerosives Schneiden (Drahterodieren)
19 / 20
H- Wenderoboter 5Meter
HerstellerCloos
SteuerungQuirox
Baujahr2020
Technologie
Roboterschweißen
20 / 20
SLZ 1200
HerstellerSeiger Drehmaschinen
SteuerungSiemens 840d Solution
Baujahr2015
4 Teile
Tiefziehen3
Stanzwerkzeuge / Schnittwerkzeuge1
20 Maschinenpark
Tiefziehen1
Drücken1
Blechscheren (Tafel / Band)1
Stanzen / Pressen (Werkzeugfallend)1
Funkenerosives Schneiden (Drahterodieren)4
Roboterschweißen1
Kontakt
Standort
HauptstandortHinter der Jahnstraße 4, 56470 Bad Marienberg, Deutschland
Weitere StandorteBad Marienberg
Werk 1 Hinter der Jahnstraße,
Werk 2 Jahnstraße 11B
Bundesland: Rheinland-Pfalz
Landkreis: Westerwaldkreis
Verbandsgemeinde: Bad Marienberg (Westerwald)
Werk 1 Hinter der Jahnstraße,
Werk 2 Jahnstraße 11B
Bundesland: Rheinland-Pfalz
Landkreis: Westerwaldkreis
Verbandsgemeinde: Bad Marienberg (Westerwald)
Firmenkontakt
Kontaktpersonen
NH
Niklas Hölper
SS
Simon Schell
DH
Detlef Hölper
DW
David Warncke
SB
Silke Botzen
RD
Ralf Dommermuth
MG
Mattias Gemki
