Additive Fertigung
Die Additive Fertigung bezeichnet als Oberbegriff alle Fertigungsverfahren, bei denen Material Schicht für Schicht zu einem dreidimensionalen Bauteil aufgetragen wird. Das formgebende Verfahren hat seine Stärken vor allem bei hochkomplexen Strukturen und ermöglicht dem Anwender ein hohes Maß an Designfreiheit und Funktionsoptimierung.
Bislang kommt die Additive Fertigung in der Industrie überwiegend im Prototypenbau sowie beim Herstellen kleiner Losgrößen zum Einsatz. Mittlerweile hält die Technologie aber auch zunehmend Einzug in die Serienfertigung, da sie die starke Individualisierung von Produkten ermöglicht und dem Anwender die Gelegenheit gibt, sich am Markt zu differenzieren.
Technische Grundlagen zur Additiven Fertigung
Die Additive Fertigung basiert auf dem schichtweisen Auftragen von Material. Aus diesem Grund wird die Technologie auch als Schichtbautechnologie (Layer-based technology) bezeichnet. Der Prozess des Fertigungsverfahrens beginnt dabei stets mit der Abbildung der gewünschten Bauteilkontur in einem dreidimensionalen CAD-Datensatz. Dieser kann in der Engineering-Phase wahlweise mittels herkömmlicher CAD-Konstruktion, durch Scannen oder durch andere bildgebende Verfahren wie der Computer-Tomografie (CT-Scanning) erzeugt werden.
Additive Fertigung: CAD Konstruktion der Firma Flying Parts GmbH
Im zweiten Schritt wird der CAD-Datensatz mithilfe einer speziellen Software in Scheiben beziehungsweise Schichten zerteilt. Dabei weist jede Schicht üblicherweise die gleiche Dicke auf. Der resultierende Datensatz enthält zu jeder Schicht die erforderlichen Konturdaten in der zweidimensionalen Ebene sowie die Schichtdicke.
Anschließend werden die CAD-Daten des Bauteils in einen 3D-Drucker eingelesen. Das eigentliche Druckverfahren unterscheidet sich dann in Abhängigkeit von der Verfahrensvariante. Beim Selektiven Laserschmelzen zum Beispiel wird der zu verarbeitende Werkstoff zunächst pulverförmig als dünne Schicht auf die Bauplattform aufgetragen und dann durch einen starken Laserstrahl gemäß den Konstruktionsdaten aufgeschmolzen. Im Anschluss wird die zweite Pulverschicht aufgetragen und durch ein erneutes Aufschmelzen mit der darunterliegenden Schicht verbunden. Nach jedem Schritt wird die Bauplattform um die Schichtdicke abgesenkt. Auf diese Weise entsteht Schritt für Schritt das gewünschte Bauteil.
-der-Firma-H+E-Produktentwicklung-GmbH.webp)
Trägerstruktur - Selektives Laserschmelzen (SLM) der Firma H+E Produktentwicklung GmbH
In welchen Fällen ist die Additive Fertigung sinnvoll?
Additive Fertigungsverfahren kommen überwiegend in Bereichen zum Einsatz, in denen geringe Stückzahlen mit komplizierten geometrischen Konturen und einem hohen Maß an Individualisierung gefordert werden. In den Anfangsjahren diente die Additive Fertigung hauptsächlich der wirtschaftlichen und effizienten Herstellung von Prototypen und wird daher auch als Rapid Prototyping bezeichnet. Im Laufe der Entwicklung wurde das Verfahren aber auch mehr und mehr für die Herstellung von Werkzeugen (Rapid Tooling) und die Fertigung von Bauteilen (Rapid Manufacturing) in geringer Stückzahl interessant.
Ob ein konventionelles Verfahren wie der Spritzguss oder das Fräsen zum Einsatz kommt oder die Additive Fertigung wirtschaftlich sinnvoll ist, hängt vor allem vom Werkstoff und der Stückzahl ab.
Die folgende Tabelle vergleicht den 3D-Druck mit konventionellen Fertigungsverfahren und gibt Aufschluss darüber, wann die Additive Fertigung eine darstellt:
| Technologie | Stückzahl | Werkstoffe |
|---|---|---|
| Spritzguss | 1 – 1.000 | Thermoplastische Kunststoffe |
| Druckguss | 1 – 1.000 | Aluminium, Titan, Nickel-Legierungen |
| Fräsen (CNC) | 1 – 50 | Edelstahl, Werkzeugstahl, Aluminium, Titan, Nickel-Legierung |
Gegenüber dem Spritzguss und Druckguss hat die Additive Fertigung den Vorteil, dass die aufwendige Herstellung von Formen/Werkzeugen und deren Wechsel im Fertigungsprozess entfällt. Gegenüber den materialabtragenden Verfahren wie dem Fräsen hat der 3D-Druck den Vorteil, dass die zusätzlichen Arbeitsschritte nach dem Urformen größtenteils entfallen.
Additive Fertigung: Drohnen der Firma Materialise GmbH
Additiv gefertigte PEEK-Teile der Firma Dipl.-Ing. Brecht GmbH
Welche Werkstoffe können verwendet werden?
Mittlerweile eignen sich eine Vielzahl an Werkstoffen für die Additive Fertigung. Dazu gehören unter anderem:
Kunststoffe:
- Polyamid
- HIPS
- PLA
- ABS
- PHA
- PEEK
Metalle:
- Aluminium
- Stahl
- Messing
- Titan
- Gold
- Silber
Weitere Stoffe:
- Gips
- Keramik
- Silikon
- Kunstwachse
Fused-Deposition-Modelling Anlage der Firma PMT GmbH
Welche Varianten gibt es?
Einige wichtige Additive Fertigungsverfahren, das jeweilige Funktionsprinzip und die genutzten Werkstoffe werden in folgender Tabelle erläutert:
| Verfahren | Abk. | Prinzip | Werkstoffe |
|---|---|---|---|
| Stereolithographie | SL | UV-Laser härtet ein UV-empfindliches Flüssigharz selektiv entsprechend einem Produktquerschnitt aus. | Photopolymere, Acrylate, Epoxide |
| Binder Jetting | 3D-P | Binder wird per Druckknopf in Pulversubstrat gedruckt, wodurch die Partikel miteinander verklebt werden. | Pulverförmige Kunststoffe, Metalle, Keramik |
| Selektives Lasersintern | SLS | Hochenergetischer Laserstrahl schmilzt Pulverpartikel gemäß Bauteilkontur lokal auf. | Teilkristalline Thermoplaste |
| Selektives Laserschmelzen | SLM | Hochenergetischer Laserstrahl schmilzt Pulverpartikel gemäß Bauteilkontur lokal auf. | Schweißbare Metallpulver |
| Wachsdruckverfahren | PJM | Wachs wird aufgeschmolzen, durch einen Druckknopf geführt, auf der Bauteilplatte abgelegt und härtet dort aus. | Wachse |
| Strangablegeverfahren | FDM | Kunststofffilamente werden durch eine beheizte Düse geführt und verkleben dann im erwärmten Zustand. | Amorphe Thermoplaste |
| Tintenstrahl UV-Druck | MJP | UV-härtende Präpolymere werden ortsaufgelöst abgelegt und durch UV-Lampe ausgehärtet. | Photopolymere, Acrylate, Epoxide |
| Elektronenstrahlschmelzen | EBM | Elektronenstrahl schmilzt Pulverpartikel lokal auf. | Metallpulver (vorwiegend Titan) |
| Direktes Metallpulver sprühen | DMD | Metallpulverstrahl wird im Fokus eines Lasers ortsaufgelöst verschweißt. | Schweißbare Metallpulver |
| 3D Metal Print/Draht-Auftragsschweißen | 3DMP | Beim Draht-Auftragsschweißen wird ein Draht mittes Laserstrahl auf den Grundwerkstoff aufgeschmolzen. | Schweißbarer Draht |
Überblick additive Fertigungsmethoden der Firma Materialise GmbH
Unternehmen für Additive Fertigung finden
Wer auf der Suche nach einem Unternehmen für Additive Fertigung ist, findet bei Techpilot zahlreiche Firmen, die sich auf diesen Bereich spezialisiert haben. Techpilot – Europas größte Plattform für Aufträge von Zeichnugsteilen – bietet eine Anwendung, um Einkäufer und Zulieferer zusammenzubringen. Wertvolle Kontakte knüpfen, geeignete Unternehmen für konkrete Aufträge finden oder online ausschreiben – das Portal bietet vielfältige Möglichkeiten. Das Team von Techpilot besteht aus technisch ausgebildeten Experten, die Ihnen gerne telefonisch, per E-Mail oder Chat beiseite stehen. Das Servicepersonal berät Sie hinsichtlich der Nutzung von Techpilot und gibt Ihnen Tipps, wie Sie schnell und einfach passende Lieferanten finden oder Anfragen ausschreiben.
Beispiele für Aufträge im Techpilot Marktplatz
Anfrage Spulenkörper - Additive Fertigung

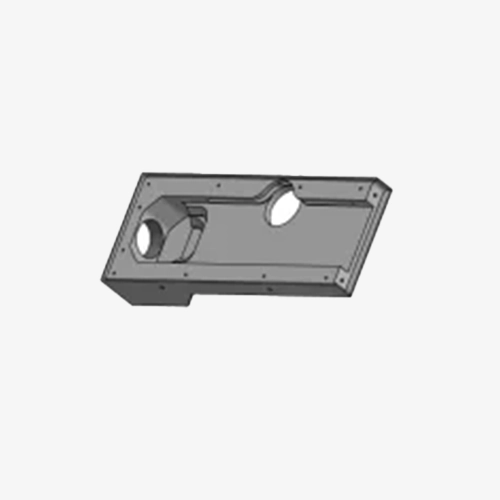

Anfrage Aluminiumteil - Selektives Lasersintern
