Saldatura a punti

La saldatura a punto è anche indicato come saldatura a punto di resistenza ed è uno dei metodi di saldatura senza utilizzare gas protettivo. Il metodo si basa sul riscaldamento puntuale e la liquefazione di due pezzi pressati l'uno sull'altro applicando una forte tensione.

Rispetto ad altri processi di saldatura, la saldatura a punto è caratterizzata da una buona produttività, un elevato grado di automazione e una bassa distorsione dei materiali. Per questo motivo, il metodo di unione viene utilizzato principalmente nella costruzione di carrozzeria e veicoli, nella lavorazione della lamiera e nell'industria elettrica.

Trova aziende per Saldatura a punti

Inizia ora

Nozioni tecniche per la saldatura dei punti

Il processo tecnico della saldatura a punto è relativamente semplice e può essere semplificato con quattro fasi di processo:

Processo di saldatura

Impostazione dei pezzi: Nel primo passo, è necessario allineare con precisione i due pezzi da collegare l'uno all'altro rispetto all'altro. È fondamentale per ottenere un'elevata precisione. La correzione di errori è possibile solo a spese elevate dopo la saldatura permanente.
Montaggio e pressatura di elettrodi: Nel processo di saldatura, gli elettrodi sono responsabili di condurre la corrente elettrica attraverso i pezzi da collegare. Per questo motivo, devono sopportare carichi elettrici e termici elevati e sono preferibilmente fatti di tungsteno o molibdeno. Gli elettrodi vengono pressati da entrambi i lati con pressione sui punti di saldatura e tengono insieme i pezzi.
Riscaldare e liquefazione Dopo l'allineamento dei pezzi e l'attacco degli elettrodi, la corrente di saldatura elettrica viene condotta dall'elettrodo all'elettrodo attraverso il pezzo. La resistenza elettrica dei pezzi assicura che l'energia elettrica venga convertita in energia termica e si verifica localmente un forte riscaldamento fino alla liquefazione. Nella zona di contatto, i due pezzi sono permanentemente uniti insieme da questo processo.
Elettrodi di rimozione: Dopo che entrambe le parti sono saldamente collegate tra loro, gli elettrodi vengono rimossi e premuto indietro al punto successivo. La durata della fornitura corrente o il tempo di saldatura dipende da vari fattori e varia da caso a caso.

Le fasi di processo descritte possono essere ripetute a piacere, a seconda delle dimensioni del pezzo da lavorare.

La saldatura a punto viene ora applicata sia manualmente che automaticamente. Mentre laboratori automobilistici o artigiani lavorano principalmente con dispositivi di saldatura a resistenza mobile, robot di saldatura con un alto grado di automazione sono utilizzati anche nella produzione di serie. Nei dispositivi di saldatura di resistenza mobile, i tong di saldatura sono di solito utilizzati.

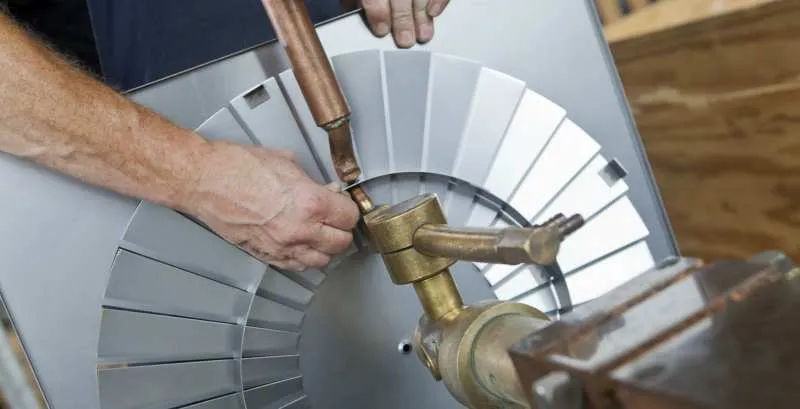

Saldatura a punto manuale a Wilvo metaalbewerking b.v.

Quali materiali è la saldatura spot adatto?

Durante la saldatura a punto, diverse interazioni chimiche si verificano tra gli atomi dei due pezzi a causa del forte riscaldamento puntuale. Questo si traduce in diversi tipi di connessione: Oltre all'unione nello stato fuso, c'è anche un composto di diffusione e un composto in fase solida.

Poiché le proprietà di incollaggio di cui sopra dipendono in gran parte dai materiali da unire, non tutti i materiali possono essere saldati ugualmente bene. Mentre i materiali con elevata conducibilità termica ed elettrica non sono adatti, ad esempio, a causa del calore in rapido flusso, i materiali fragili e duri tendono a formare fratture durante il processo di raffreddamento.

In linea di principio, tuttavia, la saldatura a punto è adatta per un'intera gamma di materiali, a condizione che vengano presi in considerazione i parametri di saldatura. Questi includono:

Alluminio
ottone
Rame
Oro
Argento
Bronzo
Nickel
Titanio
Platinum
Chrome
Ferro
Molibdeno

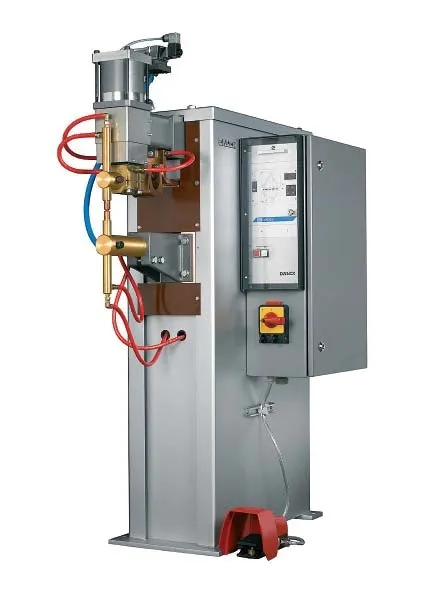

Dispositivo di saldatura a punto di STAMM Blechtechnik GmbH & Co. KG

Qual è la saldatura spot utilizzata per?

La saldatura a punto è molto popolare a causa dei tempi di ciclo rapidi e dell'elevata redditività, soprattutto quando si collegano permanentemente i fogli. Così, fogli e profili con uno spessore di foglio fino a 3 mm possono essere uniti insieme senza restrizioni mediante saldatura a punto. Sia l'intensità del flusso corrente che il tempo di saldatura dipendono interamente dallo spessore dei fogli da collegare.

I campi di applicazione per la saldatura a punto spaziano dalla lavorazione in lamiera pura all'unione di fogli di acciaio in carrozzeria e costruzione di veicoli per lavori di riparazione e manutenzione in artigianato. Nell'industria elettronica, il metodo viene utilizzato, ad esempio, per la produzione di condensatori o gruppi di contatto relè.

Quali sono i vantaggi del processo?

Distorsione dei componenti per saldatura a caldo
Alta efficienza energetica
Alta efficienza
Più possibilità di automazione
Nessun materiale aggiuntivo richiesto
Adatto per varie combinazioni di materiali

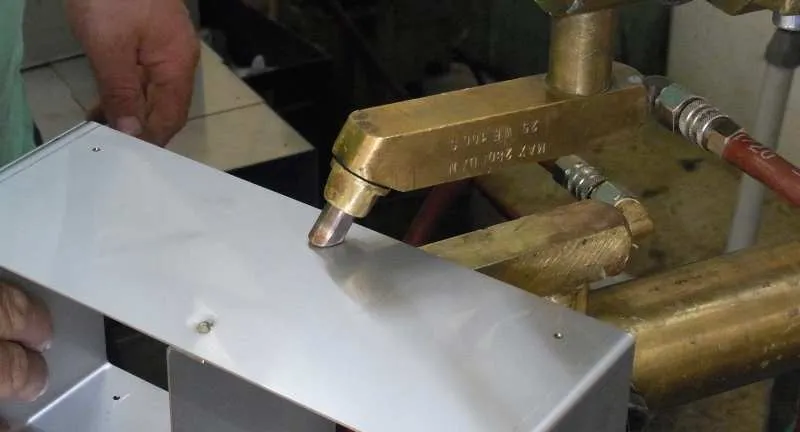

Sistema di saldatura a punto UNIKANTO GmbH
